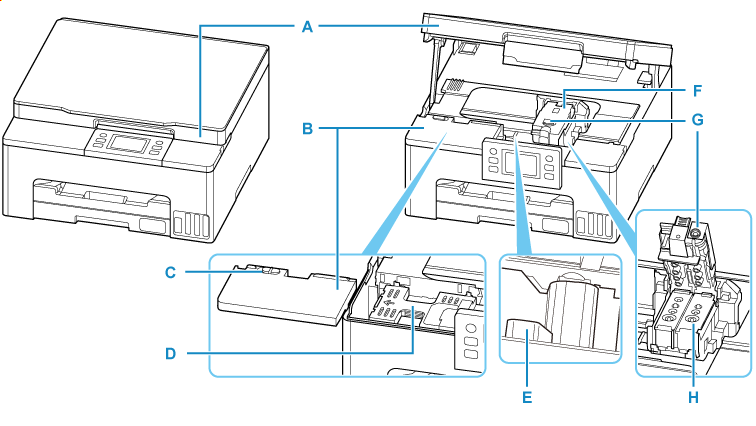

Binnenaanzicht

A: Scaneenheid / klep

Deze eenheid wordt gebruikt voor het scannen van originelen. Open deze als u inkttanks opnieuw wilt vullen of vastgelopen papier wilt verwijderen.

B: Onderhoudsklep

Verwijder deze wanneer u de onderhoudscartridge vervangt.

C: Vergrendeling van onderhoudsklep

Gebruik deze wanneer u de onderhoudscartridge vervangt.

D: Onderhoudscartridge

Absorbeert inkt die voor reiniging wordt gebruikt.

• Onderhoudscartridge vervangen

E: Hendel van inktklepje

Bediening bij vervoer van een printer.

• De printer vervoeren

F: Printkophouder

De printkop is vooraf geïnstalleerd.

G: Sluitklepje van printkop

Hiermee vergrendelt u de printkop.

H: Printkop
