Sostituzione della testina di stampa

Procedura di sostituzione

Quando è necessario sostituire una testina di stampa, attenersi alla procedura seguente.

• Guarda il filmato

Importante

• Non toccare i contatti elettrici (A) o l'ugello della testina di stampa (B) su una testina di stampa. Questa operazione potrebbe provocare un malfunzionamento della stampante.



• Sostituire immediatamente una testina di stampa e non lasciare la stampante senza la testina di stampa.

1. Controllare che la stampante sia accesa.

2. Selezionare (Impostazione) nella schermata HOME.

   • Utilizzo del touchscreen

   Viene visualizzata la schermata Menu Impostazione (Setup menu).

3. Selezionare Manutenzione (Maintenance).

   Viene visualizzata la schermata Manutenzione (Maintenance).

4. Selezionare Sostituzione testina (Head Replacement).

   Viene visualizzata la schermata di conferma.



5. Selezionare Avvia (Start).

6. Aprire l'unità di scansione / coperchio (C).



   Importante

   • Se l'inchiostro macchia la testina di stampa e/o l'interno della stampante, pulire utilizzando un panno morbido inumidito con acqua prima dell'installazione. Prestare attenzione a non far cadere l'inchiostro sugli abiti o sull'area circostante quando si sostituisce la testina di stampa.

   • Non toccare le parti metalliche o altri componenti all'interno della stampante.

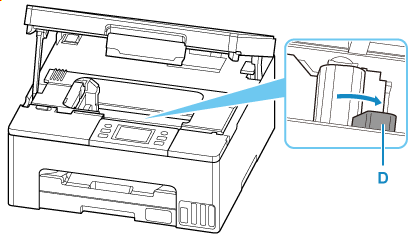

7. Ruotare la leva valvola d'inchiostro (D) verso destra.



8. Quando viene visualizzato il messaggio di completamento, selezionare OK.

   Il supporto della testina di stampa (E) si sposta.



   Attenzione

   • Non mantenere il supporto della testina di stampa per bloccarlo e non spostare con forza il supporto della testina di stampa mentre è in funzione. Non toccare il supporto della testina di stampa fino a quando non si arresta completamente.

9. Rimuovere la testina di stampa.

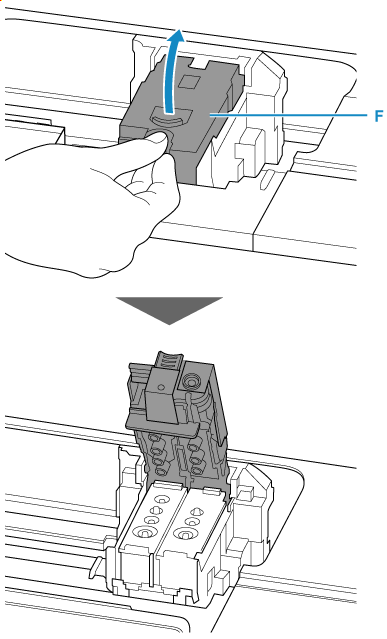

   1. Premere sulle linguette e aprire il coperchio di bloccaggio della testina di stampa (F).

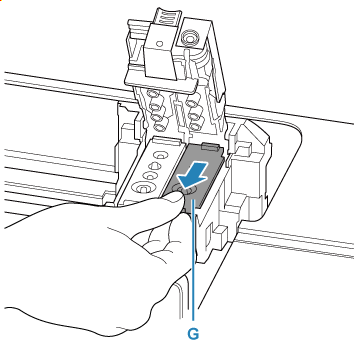

   2. Tirare la testina di stampa (G) e spostarla leggermente verso di sé.



   3. Estrarre la testina di stampa.



   Importante

   • Maneggiare con cura la testina di stampa per evitare di macchiare gli indumenti o l'area circostante.

10. Preparare una nuova testina di stampa.

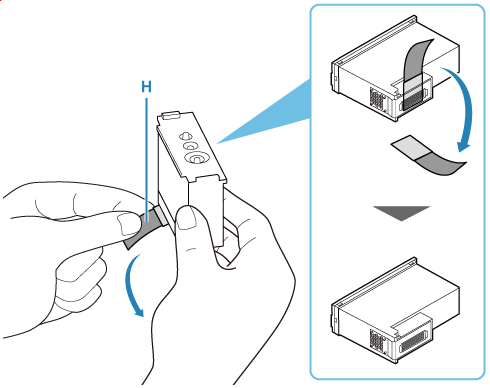

    Rimuovere delicatamente il nastro di protezione (H).



    Importante

    • Non toccare i contatti elettrici o l'ugello della testina di stampa su una testina di stampa. Questa operazione potrebbe provocare un malfunzionamento della stampante.

11. Installare la testina di stampa.

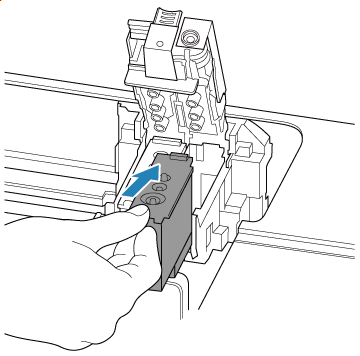

    1. Inserire una nuova testina di stampa nel supporto della testina di stampa.

       Installare la testina di stampa C (colore) nel supporto della testina di stampa di sinistra e la testina di stampa B (nero) nel supporto della testina di stampa di destra.

       Controllare l'etichetta e installare correttamente le testine di stampa.

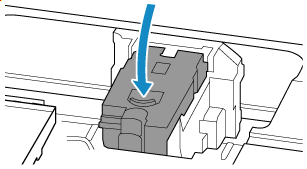

    2. Chiudere il coperchio di bloccaggio della testina di stampa per bloccare la testina di stampa in posizione.

       Premere sul coperchio di bloccaggio della testina di stampa finché non scatta in posizione.

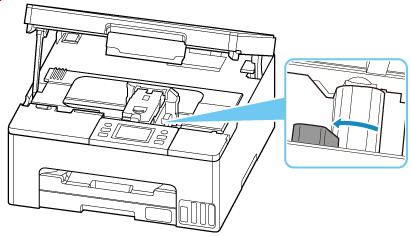

12. Ruotare la leva valvola d'inchiostro verso sinistra.



13. Chiudere l'unità di scansione / coperchio.

    Per chiudere l'unità di scansione / coperchio, sollevarla una volta e abbassarla delicatamente.



    Nota

    • Se viene visualizzato un messaggio di errore sul touchscreen dopo avere chiuso l'unità di scansione / coperchio, eseguire l'azione appropriata.

      • Quando si verifica un errore

    • Se la testina di stampa non è allineata, come indicato dalle linee stampate non allineate correttamente o da indicazioni simili, modificarne la posizione.
