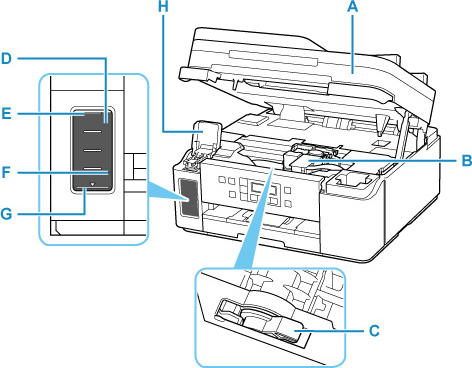

Belső nézet

A: Lapolvasó egység/fedél

Beolvassa az eredeti dokumentumokat. Nyissa fel a tintatartály feltöltéséhez, valamint az elakadt papír nyomtatóból történő eltávolításához.

B: Nyomtatófej tartója

A nyomtatófej előre be van helyezve a készülékbe.

C: Tintaszelep karja

A nyomtató szállításakor kell használni.

• A nyomtató szállítása

D: Tintatartály

Fekete tintatartály.

Ha alacsony a tinta szintje, akkor töltse fel a tintatartályt.

• Tintatartály feltöltése

E: Felső korlát vonala

A maximálisan betölthető tinta szintjét jelzi.

F: Egy pont

A tintaöblítéshez szükséges tinta mennyiségét jelzi.

G: Alsó korlát vonala

A nyomtatáshoz minimálisan szükséges tinta szintjét jelzi. Még azelőtt töltse fel a tintatartályt, hogy a tinta szintje ez alá a vonal alá csökkenne.

H: Tintatartályfedél

Nyissa fel a tintatartály feltöltéséhez.
