استبدال رأس الطباعة

إجراء الاستبدال

عند الحاجة لاستبدال رأس الطباعة، اتبع الإجراء الموضح أدناه.

• مشاهدة الفيلم

هام

• لا تلمس الوصلات الكهربائية (‏A)‏ أو فوهة رأس الطباعة (‏B)‏ في رأس الطباعة. قد لا تقوم الطابعة بالطباعة بشكل صحيح إذا قمت بلمسهما.



• قم باستبدال رأس الطباعة على الفور ولا تترك الطابعة بدون رأس الطباعة.

1. تأكد من أن الطابعة قيد التشغيل.

2. اضغط على الزر إعداد (‏Setup)‏، واستخدم الزر لتحديد Maintenance، ثم اضغط على الزر موافق (‏OK)‏.

   • شاشة LCD ولوحة التشغيل

3. استخدم الزر لتحديد ‎Start replacement، ثم اضغط على الزر موافق (‏OK)‏.



4. افتح وحدة المسح الضوئي / الغطاء‏ (‏C)‏.



   هام

   • في حال وجود بقع حبر على رأس الطباعة و/أو الأجزاء الداخلية من الطابعة، قم بمسحها باستخدام قطعة قماش ناعمة مبللة بالماء قبل التركيب. ‬‏‫احرص على عدم تلطخ ملابسك أو البيئة المحيطة بالحبر عند استبدال رأس الطباعة.

   • لا تلمس الأجزاء المعدنية أو الأجزاء الأخرى الموجودة داخل الطابعة.

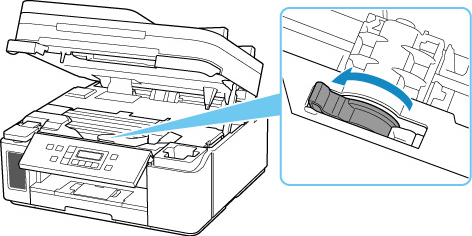

5. قم بتدوير ذراع صمام الحبر إلى اليسار.



6. اضغط على الزر موافق‏ (‏OK)‏.

   يتحرك حامل رأس الطباعة (‏D)‏.



   تنبيه

   • لا تمسك حامل رأس الطباعة لإيقافه أو تحريكه بقوة أثناء عمل حامل رأس الطباعة. لا تلمس حامل رأس الطباعة قبل أن يتوقف تمامًا.

   هام

   • إذا استمر فتح وحدة المسح الضوئي / الغطاء لأكثر من 10 دقائق، فقد يتحرك حامل رأس الطباعة وقد يضيء المصباح تنبيه (‏Alarm)‏. في هذه الحالة، قم بإغلاق وحدة المسح الضوئي / الغطاء، ثم افتحها مرة أخرى.

7. قم بإزالة رأس الطباعة.

   1. اضغط على الألسنة، ثم افتح غطاء قفل رأس الطباعة.




   2. اسحب رأس الطباعة وحركه برفق تجاهك.



   3. أخرج رأس الطباعة.



   هام

   • تعامل مع رأس الطباعة بحرص لتجنب اتساخ ملابسك أو المنطقة المحيطة.

   • تخلص من رأس الطباعة المُزال وفقًا للقوانين واللوائح المحلية المعمول بها فيما يتعلق بالتخلص من المواد المستهلكة.

8. قم بتجهيز رأس طباعة جديد.

   1. قم بإخراج رأس الطباعة الجديد من عبوته وقم بإزالة الملصق (‏E)‏ برفق.

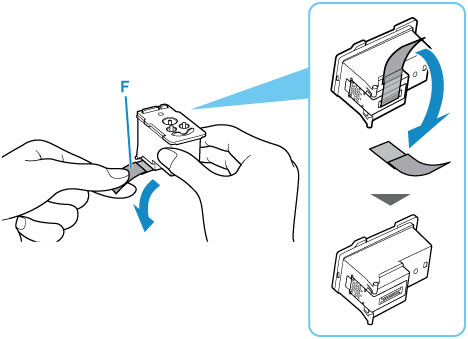

   2. قم بإزالة الشريط الواقي (‏F)‏ برفق.



   هام

   • لا تحاول وضع الملصق والشريط الواقي اللذين تمت إزالتهما مرة أخرى. وتخلص منهما وفقًا للقوانين واللوائح المحلية المعمول بها فيما يتعلق بالتخلص من المواد المستهلكة.

   • لا تلمس الوصلات الكهربائية أو فوهة رأس الطباعة في رأس الطباعة. قد لا تقوم الطابعة بالطباعة بشكل صحيح إذا قمت بلمسهما.

9. قم بتركيب رأس الطباعة.

   1. قم بوضع رأس طباعة جديد في حامل رأس الطباعة.



   2. أغلق غطاء قفل رأس الطباعة لقفل رأس الطباعة حتى يستقر في مكانه.

      ادفع غطاء قفل رأس الطباعة لأسفل حتى يصدر صوت طقطقة.



10. ادفع زر التوصيل.



    هام

    • ادفع زريّ التوصيل حتى تُصدر صوتًا يدل على استقرارها. قد لا تقوم الطابعة بالطباعة.

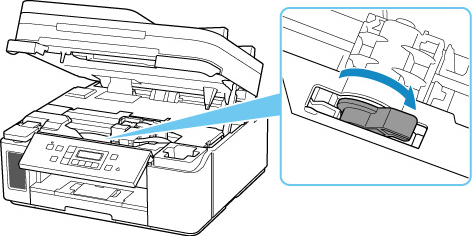

11. قم بتدوير ذراع صمام الحبر إلى اليمين.



12. أغلق وحدة المسح الضوئي / الغطاء برفق.



    ملاحظة

    • في حالة ظهور رسالة خطأ على شاشة LCD (‏شاشة الكريستال السائل)‏ بعد إغلاق وحدة المسح الضوئي / الغطاء، قم باتخاذ الإجراء المناسب.

      • عند حدوث خطأ

    • تبدأ الطابعة في تنظيف رأس الطباعة تلقائيًا. لا تقم بإجراء أية عمليات أخرى حتى تنتهي الطابعة من تنظيف رأس الطباعة.

    • ‏‫في حالة عدم محاذاة رأس الطباعة كما هو مبين بالخطوط المسطرة المطبوعة دون محاذاة أو الأعراض مشابهة، قم بضبط موضع رأس الطباعة.

    • قد تصدر الطابعة ضوضاء أثناء التشغيل.
