Drukas galviņas maiņa

Nomaiņas procedūra

Ja nepieciešams nomainīt drukas galviņu, veiciet tālāk minētās darbības.

• Noskatieties filmu

Svarīgi!

• Nepieskarieties elektriskajiem kontaktiem (A) vai drukas galviņas sprauslai (B) uz drukas galviņas. Ja tiem pieskarsities, printeris var nedrukāt pareizi.



• Nomainiet drukas galviņu nekavējoties un neatstājiet printeri ar noņemtu drukas galviņu.

1. Pārbaudiet, vai printeris ir ieslēgts.

2. Nospiediet pogu Iestatīšana (Setup), izmantojiet pogu , lai atlasītu Apkope (Maintenance), un pēc tam nospiediet pogu Labi (OK).

   • LCD un darbības panelis

3. Izmantojiet pogu , lai atlasītu Sākt nomaiņu (Start replacement), un pēc tam nospiediet poguLabi (OK).



4. Atveriet skenēšanas bloku/vāku (C).



   Svarīgi!

   • Ja tinte notraipa drukas galviņu un/vai printera iekšpusi, pirms uzstādīšanas notīriet traipus, izmantojot mīkstu drānu, kas samitrināta ūdenī. Uzmanieties, lai tinte nenokļūtu uz apģērba vai apkārt esošajiem objektiem, kad tiek mainīta drukas galviņa.

   • Nepieskarieties metāla daļām vai citām daļām printera iekšpusē.

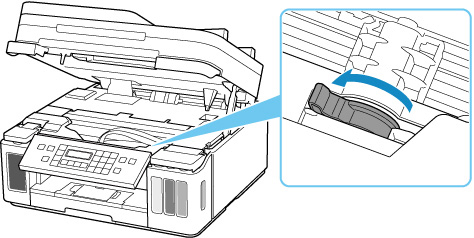

5. Pagrieziet tintes vārsta sviru pa kreisi.



6. Nospiediet pogu Labi (OK).

   Drukas galviņas turētājs (D) pārvietojas.



   Uzmanību

   • Neturiet drukas galviņas turētāju, lai to apturētu vai pārvietotu ar spēku, kamēr drukas galviņas turētājs darbojas. Neaiztieciet drukas galviņas turētāju, līdz tas pilnīgi apstājas.

   Svarīgi!

   • Ja skenēšanas bloks/vāks ir atvērts ilgāk par 10 minūtēm, drukas galviņas turētājs var pārvietoties un var iedegties Trauksme (Alarm) indikators. Šādā gadījumā aizveriet skenēšanas bloku/vāku un pēc tam vēlreiz atveriet.

7. Izņemiet drukas galviņu.

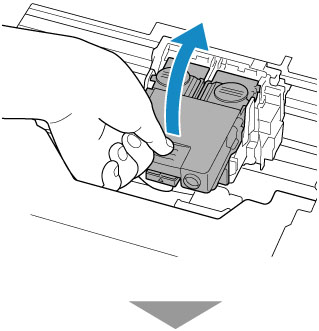

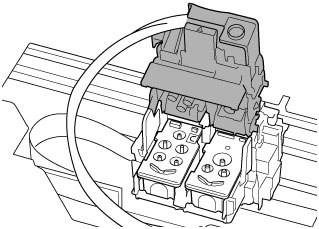

   1. Piespiediet mēlītes un atveriet drukas galviņas bloķēšanas vāku.

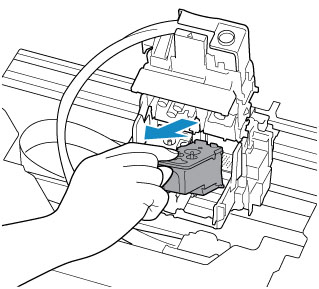

   2. Izvelciet drukas galviņu un pabīdiet to uz savu pusi.



   3. Izņemiet drukas galviņu.



   Svarīgi!

   • Rīkojieties ar drukas galviņu uzmanīgi, lai nenotraipītu drēbes vai tuvumā esošos priekšmetus.

   • No izņemtās drukas galviņas atbrīvojieties atbilstoši vietējiem likumiem un noteikumiem par atbrīvošanos no izejmateriāliem.

8. Sagatavojiet jaunu drukas galviņu.

   1. Izņemiet jauno drukas galviņu no tās iepakojuma un uzmanīgi noņemiet uzlīmi (E).

      Ievietojiet drukas galviņu C (krāsu) kreisajā drukas galviņas turētājā un drukas galviņu B (melnās krāsas) labajā drukas galviņas turētājā. Pārbaudiet uzlīmi un uzstādiet drukas galviņas pareizi.

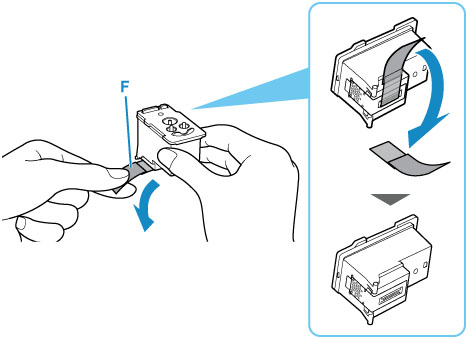

   2. Uzmanīgi noņemiet aizsarglenti (F).



   Svarīgi!

   • Pēc uzlīmes un aizsarglentes noņemšanas nemēģiniet to uzlikt atpakaļ. Utilizējiet tās atbilstoši vietējai likumdošanai un noteikumiem par ekspluatācijas materiālu utilizāciju.

   • Nepieskarieties elektriskajiem kontaktiem vai drukas galviņas sprauslai uz drukas galviņas. Ja tiem pieskarsities, printeris var nedrukāt pareizi.

9. Drukas galviņas uzstādīšana.

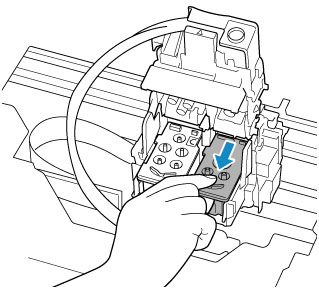

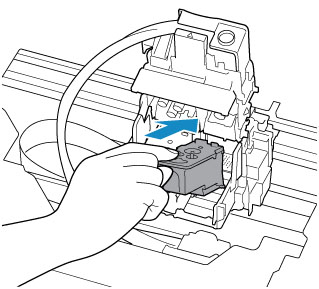

   1. Ievietojiet jauno drukas galviņu drukas galviņas turētājā.

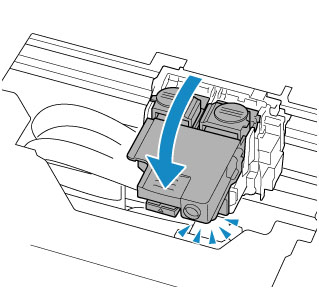

   2. Aizveriet drukas galviņas bloķēšanas vāku, lai nofiksētu drukas galviņu vietā.

      Spiediet drukas galviņas bloķēšanas vāku uz leju, līdz tas noklikšķ.

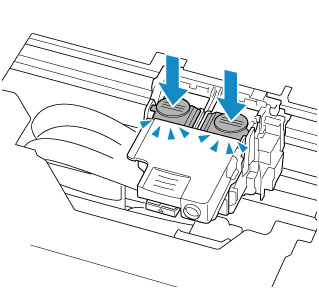

10. Nospiediet savienojuma pogas.



    Svarīgi!

    • Spiediet savienojuma pogas uz leju, līdz tās noklikšķ. Printeris var neveikt drukāšanu.

    • Pārliecinieties, vai abas (gan kreisās, gan labās puses) savienojuma pogas ir nospiestas uz leju.

    • Ja nav instalētas abas drukas galviņas — gan drukas galviņa C, gan drukas galviņa B —, printeris nevar izdrukāt. Pārliecinieties, vai ir uzstādītas abas drukas galviņas.

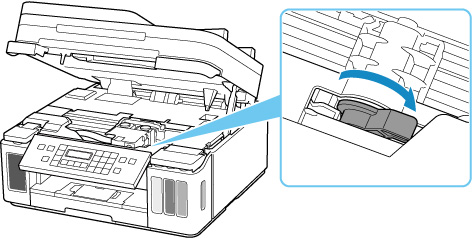

11. Pagrieziet tintes vārsta sviru pa labi.



12. Uzmanīgi aizveriet skenēšanas bloku/vāku.



    Piezīme

    • Ja pēc skenēšanas bloka/vāka aizvēršanas LCD (šķidro kristālu displejā) tiek parādīts kļūdas ziņojums, veiciet atbilstošas darbības.

      • Ja rodas kļūda

    • Printeris automātiski sāk drukas galviņas tīrīšanu. Nemēģiniet veikt citas darbības, līdz printeris pabeidz drukas galviņas tīrīšanu.

    • Ja drukas galviņa ir nobīdīta, ko norāda nobīdītas izdrukātās taisnās līnijas vai līdzīgas pazīmes, noregulējiet drukas galviņas stāvokli.

    • Padodot papīru, printeris, iespējams, radīs darbības troksni.
