Zamenjava tiskalne glave

Postopek zamenjave

Ko morate zamenjati tiskalno glavo, upoštevajte spodaj opisani postopek.

• Oglejte si videoposnetek

Pomembno

• Ne dotikajte se električnih stikov (A) ali šobe tiskalne glave (B) na tiskalni glavi. V nasprotnem primeru tiskalnik mogoče ne bo tiskal pravilno.



• Tiskalno glavo zamenjajte takoj in tiskalnika ne puščajte z odstranjeno tiskalno glavo.

1. Preverite, ali je tiskalnik vklopljen.

2. Pritisnite gumb Nastavitve (Setup), z gumbom izberite Vzdrževanje (Maintenance) in nato pritisnite gumb OK.

   • LCD in nadzorna plošča

3. Z gumbom izberite Začetek zamenjave (Start replacement) in nato pritisnite gumb OK.



4. Odprite enoto za optično branje/pokrov (C).



   Pomembno

   • Če zaradi črnila nastanejo madeži na tiskalni glavi in/ali v notranjosti tiskalnika, jih pred namestitvijo obrišite z mehko krpo, navlaženo z vodo. Pri zamenjavi tiskalne glave pazite, da si s črnilom ne zamažete oblačil ali okolice.

   • Ne dotikajte se kovinskih ali drugih delov v notranjosti tiskalnika.

5. Ročico ventila za črnilo obrnite v levo.



6. Pritisnite gumb OK.

   Nosilec tiskalne glave (D) se premakne.



   Pozor

   • Ko nosilec tiskalne glave dela, ga ne držite, da bi ga ustavili, in nosilca tiskalne glave ne premikajte na silo. Nosilca tiskalne glave se ne dotikajte, dokler se popolnoma ne ustavi.

   Pomembno

   • Če je enota za optično branje/pokrov odprt več kot 10 minut, se lahko nosilec tiskalne glave premakne in zasveti lahko lučka Alarm. V tem primeru zaprite in znova odprite enoto za optično branje/pokrov.

7. Odstranite tiskalno glavo.

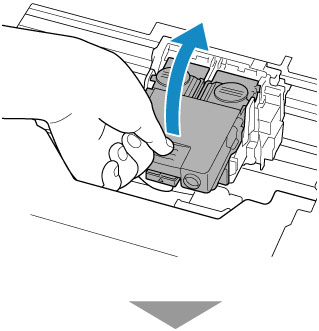

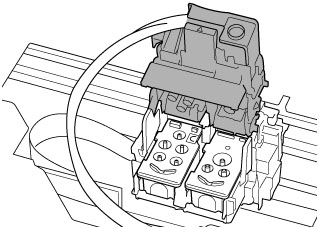

   1. Stisnite jezičke in odprite pokrov za pritrjevanje tiskalne glave.

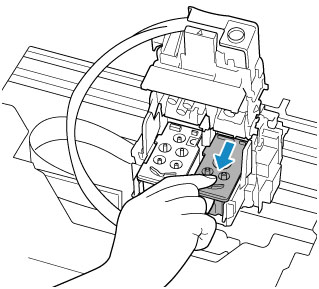

   2. Izvlecite tiskalno glavo in jo premaknite nekoliko proti sebi.

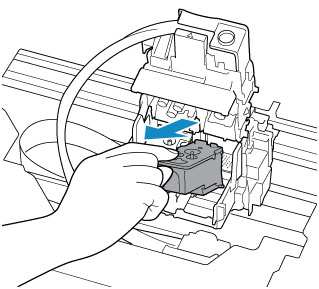

   3. Odstranite tiskalno glavo.



   Pomembno

   • S tiskalno glavo ravnajte previdno, da si ne umažete oblačil ali okolice.

   • Odstranjeno tiskalno glavo zavrzite v skladu z lokalnimi zakoni in predpisi, ki urejajo odlaganje potrošnega blaga.

8. Pripravite novo tiskalno glavo.

   1. Novo tiskalno glavo vzemite iz embalaže in previdno odstranite oznako (E).

      Tiskalno glavo C (barvno) namestite v levi nosilec tiskalne glave in tiskalno glavo B (črno) v desni nosilec tiskalne glave. Preverite oznako in se prepričajte, da ste tiskalni glavi pravilno namestili.

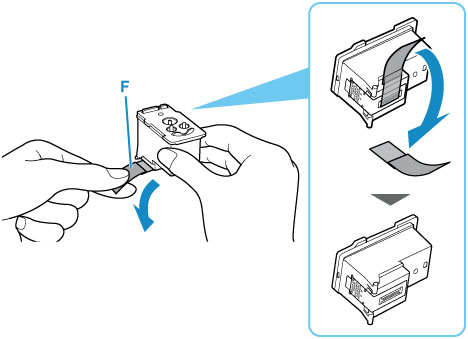

   2. Previdno odstranite zaščitni trak (F).



   Pomembno

   • Odstranjene nalepke in zaščitnega traka ne nameščajte znova. Zavrzite ju v skladu z lokalnimi zakoni in predpisi, ki urejajo odlaganje potrošnega blaga.

   • Ne dotikajte se električnih stikov ali šobe tiskalne glave na tiskalni glavi. V nasprotnem primeru tiskalnik mogoče ne bo tiskal pravilno.

9. Namestite tiskalno glavo.

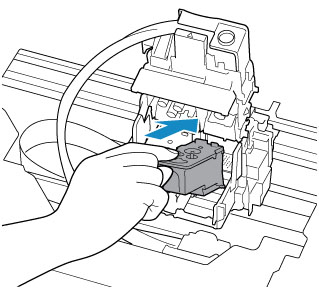

   1. V nosilec tiskalne glave vstavite novo tiskalno glavo.

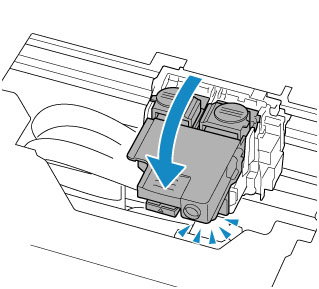

   2. Zaprite pokrov za pritrjevanje tiskalne glave, da zaklenete tiskalno glavo, tako da se zaskoči.

      Pokrov za pritrjevanje tiskalne glave potiskajte navzdol, dokler ne zaslišite klika.

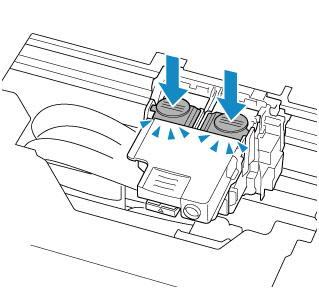

10. Potisnite gumba za spajanje.



    Pomembno

    • Gumba za spajanje potisnite navzdol, da se zaskočita. Tiskalnik morda ne bo tiskal.

    • Prepričajte se, da sta levi in desni gumb za spajanje potisnjena navzdol.

    • Če tiskalna glava C in tiskalna glava B nista nameščeni, tiskalnik ne more tiskati. Poskrbite, da boste namestili obe tiskalni glavi.

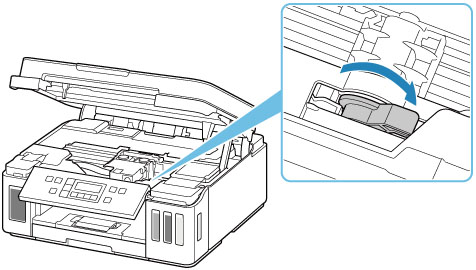

11. Ročico ventila za črnilo obrnite v desno.



12. Previdno zaprite enoto za optično branje/pokrov.



    Opomba

    • Če lučka Alarm utripa, ko je enota za optično branje/pokrov zaprt, ustrezno ukrepajte.

      • Pojavi se napaka

    • Tiskalnik samodejno začne postopek čiščenja tiskalne glave. Ne izvajajte drugih postopkov, dokler tiskalnik ne konča čiščenja tiskalne glave.

    • Če tiskalna glava ni poravnana, kar kažejo neporavnane natisnjene vodilne črte ali podobni simptomi, popravite položaj tiskalne glave.

    • Med delovanjem lahko slišite zvok tiskalnika.
