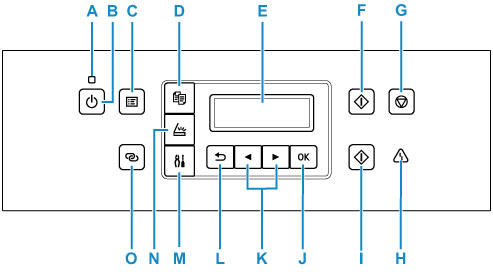

Radna ploča

A: Žaruljica UKLJUČENO (ON)

Svijetli nakon treperenja ako je napajanje uključeno.

B: Gumb UKLJUČENO (ON)

Uključuje ili isključuje napajanje. Prije uključivanja napajanja, provjerite je li poklopac dokumenta zatvoren.

• Uključivanje i isključivanje pisača

C: Gumb IZBORNIK (MENU)

Pritisnite za prikaz stavki izbornika kopiranje i skeniranje.

D: Gumb KOPIRANJE (COPY)

Prebacuje pisač u način za kopiranje.

E: LCD (zaslon od tekućih kristala)

Prikazuje poruke, stavke izbornika i radni status.

F: Gumb Crna (Black)

Pokreće crno-bijelo kopiranje, skeniranje itd.

G: Gumb Zaustavi (Stop)

Otkazuje rad u tijeku zadatka ispisa ili odabir stavke izbornika.

H: Žaruljica Alarm

Svijetli ili treperi ako dođe do pogreške.

I: Gumb Boja (Color)

Pokreće kopiranje, skeniranje u boji itd.

J: Gumb U redu (OK)

Finalizira odabir stavki. Koristi i za otklanjanje pogrešaka.

K: Gumbi i

Koristi se za odabir stavke postavke. Ti gumbi koriste se i za unos znakova.

• Odabir izbornika ili postavljanje stavke

L: Gumb Natrag (Back)

Vraća LCD na prethodni zaslon.

M: Gumb Postava (Setup)

Prikazuje zaslon Izbornik Postavljanje (Setup menu). Pomoću tog izbornika možete vršiti održavanje pisača i mijenjati postavke pisača. Koristi se i za odabir načina unosa.

N: Gumb SKENIRANJE (SCAN)

Prebacuje pisač u način za skeniranje.

O: Gumb Bežično povezivanje (Wireless connect)

Za postavljanje podataka bežičnog usmjerivača u pisaču izravno s pametnog telefona ili drugog sličnog uređaja (bez potrebe izvršavanja bilo kakvih postupaka na usmjerivaču) ovaj gumb držite pritisnutim.
