LCD ja juhtpaneel

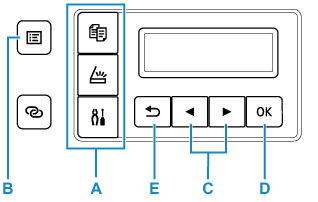

Juhtpaneelil asuva režiiminupuga (A) saab lülituda kopeerimisrežiimi, skannimisrežiimi ja häälestusmenüü ekraani vahel.

Nupu Menüü / Juhtmeta ühendus (Menu/Wireless connect) (B) vajutamisel vastavates režiimides kuvatakse menüüekraan mitmesuguste funktsioonide või määrangute valimiseks.

Menüü või sätteparameetri valimine

Kasutage menüü või määrangute kuval üksuse või suvandi valimiseks nuppu Vasak parem (C) ja seejärel vajutage toiminguga jätkamiseks nuppu OK (D).

Eelmisele kuvale naasmiseks vajutage nuppu Tagasi (Back) (E).

Näide: sätte muutmine hõõrdumise vältimiseks.

Vajutage nuppu Seadistus (Setup).
Valige nupuga (C) suvand Seadme määrangud (Device settings) ja vajutage nuppu OK (D).
Vajutage nuppu OK (D).
Vajutage nuppu OK (D).
Kasutage määrangu muutmiseks nuppu (C) ja vajutage nuppu OK (D).

Võrgu oleku näit

Wi-Fi määrangut ja võrgu olekut näitab ikoon.

Kui Wi-Fi ikoon kuvatakse LCD-ekraanil, kui vajutatakse režiiminuppu (A), see näitab, et Wi-Fi on lubatud ja printer on juhtmeta ruuteriga ühendatud.

Ikoon muutub olenevalt signaali olekust.

	Signaali tugevus: 81% või rohkem Saate printerit probleemideta Wi-Fi kaudu kasutada.
	Signaali tugevus: 51% või rohkem Olenevalt võrgu olekust võib tekkida probleeme, näiteks printer ei saa printida. Soovitame asetada printeri juhtmeta ruuteri lähedale.
	Signaali tugevus: 50% või vähem Võib tekkida probleeme, näiteks printer ei saa printida. Asetage printer juhtmeta ruuteri lähedale.
	Wi-Fi on lubatud, kuid printer ei ole juhtmeta ruuteriga ühendatud.

Kui LAN -ikooni kuvatakse LCD-ekraanil, näitab see, et juhtmega LAN on lubatud.

Märkus

Kui Wi-Fi, juhtmega LAN või mõlemad on keelatud, ei kuvata ikooni, -ikooni või kumbagi.
