Byta skrivhuvudet

Om utskriftskvaliteten inte förbättras ens efter underhåll såsom rengöring byter du ut ett skrivhuvud.

Ersättningsprocedur

När du behöver byta ut ett skrivhuvud följer du anvisningarna nedan.

Se filmen

Viktigt!

  • Rör inte vid elkontakterna (A) eller skrivhuvudmunstycket (B) på ett skrivhuvud. Om du gör det kan skrivaren få problem med utskriftskvaliteten.

  • Byt ut ett skrivhuvud omedelbart och lämna inte skrivaren med ett borttaget skrivhuvud.

  1. Kontrollera att skrivaren är påslagen.

  2. Tryck på knappen Inställningar (Setup), använd knappen vänster höger för att välja Underhåll (Maintenance) och tryck sedan på OK-knappen.

  3. Använd knappen vänster höger för att välja Starta byte (Start replacement) och tryck sedan på OK-knappen.

  4. Öppna skannerenheten/luckan (C).

    Viktigt!

    • Om det skvätter bläck på skrivhuvudet och/eller insidan av skrivaren torkar du av den med en mjuk trasa fuktad med vatten innan du installerar. Se till att du inte får bläck på dina kläder eller andra saker när du byter ut skrivhuvudet.

    • Rör inte vid metallkomponenterna eller vid någon av de andra delarna inuti skrivaren.

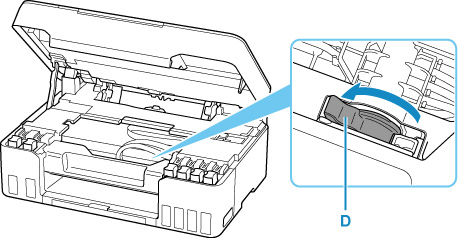

  5. Vrid bläckventilspaken (D) åt vänster.

    Hållaren för skrivhuvudet (E) flyttas.

    Försiktighet

    • Håll inte i hållaren för skrivhuvudet för att tvinga den att stanna eller flyttas medan hållaren för skrivhuvudet arbetar. Rör inte vid hållaren för skrivhuvudet förrän den stannat helt.

  6. Ta bort skrivhuvudet.

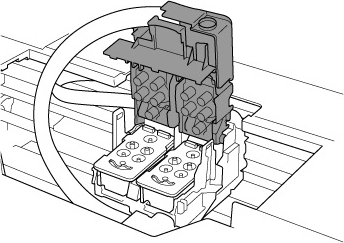

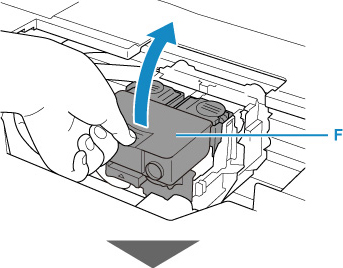

    1. Ta tag i flikarna och öppna låsluckan på skrivhuvudet (F).

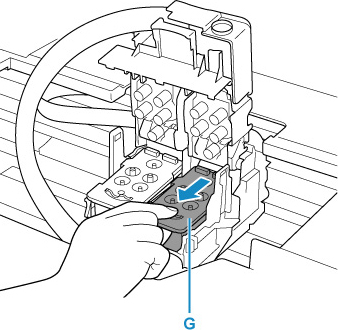

    2. Dra skrivhuvudet (G) och flytta den en liten bit närmare dig.

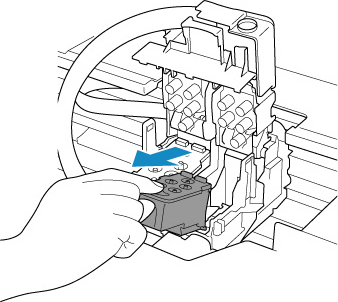

    3. Ta ut skrivhuvudet.

    Viktigt!

    • Var försiktig när du hanterar skrivhuvudet så att du inte får fläckar på kläder och omgivande ytor.

  7. Förbered ett nytt skrivhuvud.

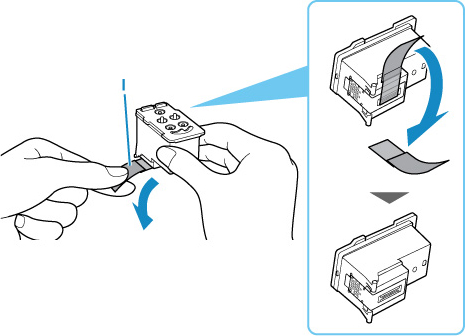

    1. Ta ut ett nytt skrivhuvud ur förpackningen och ta försiktigt bort etiketten (H).

    2. Ta försiktigt bort skyddstejpen (I).

    Viktigt!

    • Rör inte vid elkontakterna eller skrivhuvudmunstycket på ett skrivhuvud. Om du gör det kan skrivaren få problem med utskriftskvaliteten.

  8. Installera skrivhuvudet.

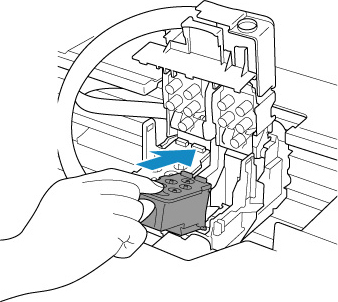

    1. Placera ett nytt skrivhuvud i hållaren för skrivhuvud.

      Installera skrivhuvudet ”L” till vänster och skrivhuvudet ”R” till höger.

    2. Stäng låsluckan på skrivhuvudet för att låsa skrivhuvudet på plats.

      Tryck ned låsluckan på skrivhuvudet tills den klickar.

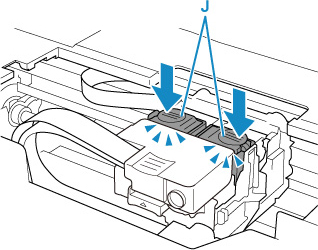

  9. Tryck på sammanfogningsknapparna (J).

    Viktigt!

    • Tryck ned sammanfogningsknapparna tills de klickar. Skrivaren kanske inte skriver ut.

    • Se till att både vänster och höger sammanfogningsknapp trycks ned.

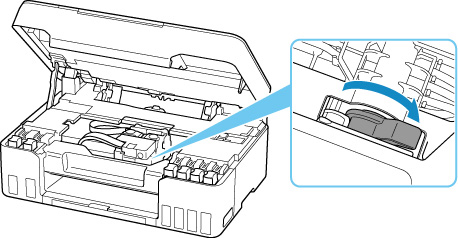

  10. Vrid bläckventilspaken åt höger.

  11. Stäng skannerenheten/luckan.

    Stäng skannerenheten/luckan genom att hålla upp den en gång och sedan fälla ned den försiktigt.

    Obs!
