Controllare l'installazione della testina di stampa

Se la testina di stampa non è installata correttamente, i risultati di stampa potrebbero non essere quelli previsti. Per verificare lo stato dell'installazione, rimuovere la testina di stampa una volta e reinstallarla correttamente usando la seguente procedura.

  1. Premere il pulsante Impostazione (Setup), utilizzare il pulsante Sinistra Destra per selezionare Manutenzione (Maintenance), quindi premere il pulsante OK.

  2. Utilizzare il pulsante Sinistra Destra per selezionare Avvia sostituzione (Start replacement) e premere il pulsante OK.

  3. Aprire l'unità di scansione / coperchio (coperchio superiore).

    Importante

    • Se l'interno della stampante e la testina sono sporchi di inchiostro, pulire con un panno morbido inumidito solo con acqua e ben strizzato prima di metterla in funzione. Inoltre, prestare attenzione affinché l'inchiostro della testina rimossa non resti attaccato a vestiti o ad altro.
    • Non toccare le parti metalliche all'interno della stampante né altre parti.

  4. Chiudere la valvola d'inchiostro.

    Inclinare con fermezza la leva valvola d'inchiostro verso sinistra.

    Il supporto della testina di stampa si sposta.

    Attenzione

    • Non mantenere il supporto della testina di stampa con la mano e non spostare con forza il supporto della testina di stampa mentre è in movimento. Non toccare il supporto della testina di stampa finché non si ferma.

    Importante

    • Se si lascia l'unità di scansione / coperchio (coperchio superiore) aperta per oltre 10 minuti, il supporto della testina di stampa potrebbe spostarsi e la spia di allarme potrebbe accendersi. In tal caso, chiudere l'unità di scansione / coperchio (coperchio superiore) una sola volta e riaprirla.

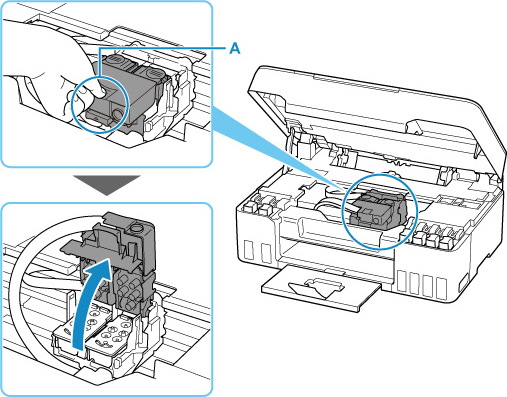

  5. Afferrare il perno (A) sul coperchio di bloccaggio della testina di stampa per aprirlo.

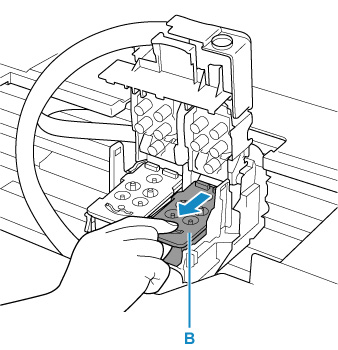

  6. Tirare la testina di stampa (B) e spostarla leggermente verso di sé.

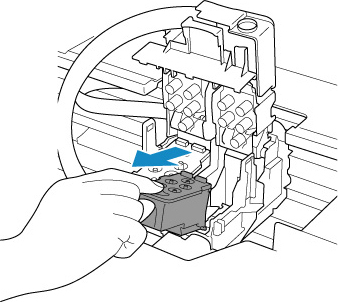

  7. Rimuovere le testine di stampa di sinistra e di destra.

    8. Importante

    • Quando si rimuove la testina di stampa, maneggiarla con cura in modo che l'inchiostro non goccioli.
    • Non toccare il tubo d'inchiostro o altre parti all'interno della stampante. Se si toccano queste parti si potrebbe causare il malfunzionamento della stampante.

    • Non toccare il terminale dorato (C) o l'ugello della testina di stampa (D) su una testina di stampa. Questa operazione potrebbe provocare un malfunzionamento della stampante.

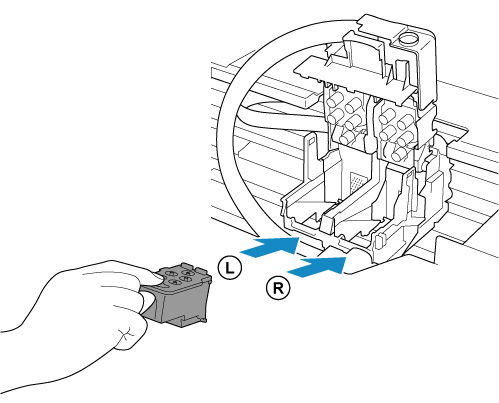

  8. Reinstallare correttamente le testine di stampa.

    Installare la testina di stampa contrassegnata con "L" nel supporto di sinistra e la testina di stampa contrassegnata con "R" nel supporto di destra.

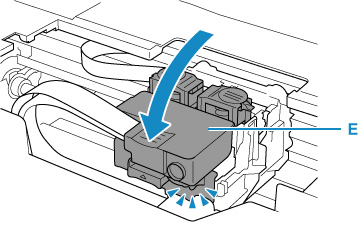

  9. Chiudere il coperchio di bloccaggio della testina di stampa (E) e spingerlo verso il basso.

    Premere con fermezza il coperchio di bloccaggio della testina di stampa finché non scatta in posizione.

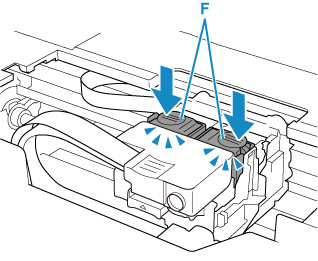

  10. Premere entrambi i pulsanti di collegamento (F).

    Importante

    • Spingere con fermezza i pulsanti di collegamento finché non scattano in posizione, altrimenti potrebbe non essere possibile stampare.
    • Assicurarsi che i pulsanti di sinistra e di destra siano premuti.

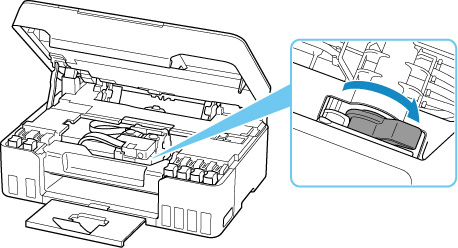

  11. Aprire la valvola d'inchiostro.

    Inclinare con fermezza la leva valvola d'inchiostro verso destra.

  12. Chiudere delicatamente l'unità di scansione / coperchio (coperchio superiore).

    Per chiudere l'unità di scansione / coperchio (coperchio superiore), sollevarla una volta e abbassarla delicatamente.

  13. Stampare il test di controllo degli ugelli.

    Stampare il test di controllo degli ugelli per verificare che l'inchiostro fuoriesca correttamente dagli ugelli della testina di stampa.

Se il motivo del controllo ugelli non viene stampato correttamente anche dopo la verifica dell'installazione della testina di stampa, i problemi potrebbero essere risolti sostituendo la testina di stampa.

Per ulteriori informazioni, vedere qui.
