Zamjena ispisne glave

Postupak zamjene

Ako morate zamijeniti ispisnu glavu, slijedite postupak u nastavku.

• Gledajte film

Važno

• Ne dirajte električne kontakte (A) ili mlaznicu ispisne glave (B) na ispisnoj glavi. Moguće je da pisač neće pravilno ispisivati ako ih dodirnete.



• Odmah zamijenite ispisnu glavu te nemojte pisač ostavljati bez ispisne glave.

1. Provjerite je li pisač uključen.

2. Pritisnite gumb Postava (Setup), gumbima odaberite Održavanje (Maintenance), a zatim pritisnite gumb U redu (OK).

   • LCD i radna ploča

3. Gumbima odaberite opciju Započnite zamjenu (Start replacement), a zatim pritisnite gumb U redu (OK).

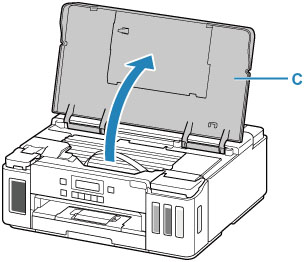

4. Otvorite gornji poklopac (C).



   Važno

   • Ako tinta zamrlja ispisnu glavu i/ili unutrašnjost pisača, prije instalacije obrišite mekanom krpom navlaženom vodom. Pazite da prilikom zamjene ispisne glave tintom ne uprljate svoju odjeću ili okolne površine.

   • Ne dodirujte metalne dijelove niti druge dijelove unutar pisača.

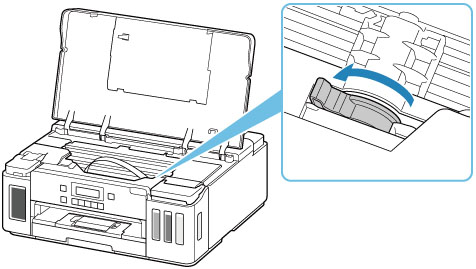

5. Okrenite ručicu ventila za tintu ulijevo.



6. Pritisnite gumb U redu (OK).

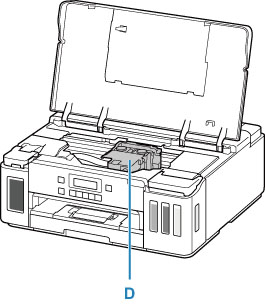

   Držač ispisne glave (D) se pomiče.



   Oprez

   • Držač ispisne glave nemojte držati da biste ga zaustavili ili ga silom pomicati dok držač ispisne glave radi. Ne dodirujte držač ispisne glave dok se ne zaustavi u potpunosti.

   Važno

   • Ako se gornji poklopac ostavi otvoren dulje od 10 minuta, držač ispisne glave može se pomaknuti i može zasvijetliti žaruljica Alarm. U tom slučaju zatvorite gornji poklopac, a zatim ga ponovno otvorite.

7. Uklonite ispisnu glavu.

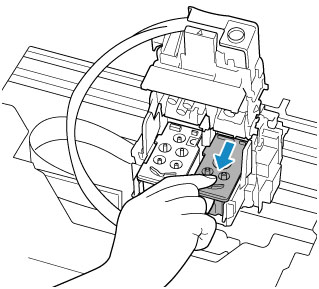

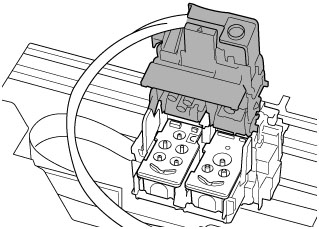

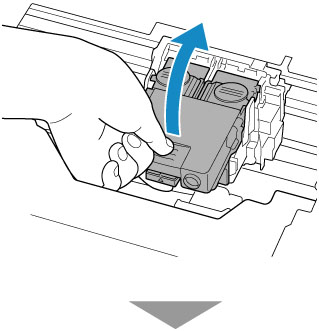

   1. Stisnite jezičce i otvorite poklopac za zaključavanje ispisne glave.

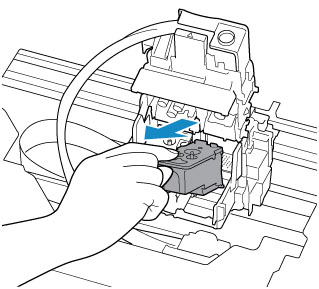

   2. Povucite ispisnu glavu i lagano je pomaknite prema sebi.



   3. Izvadite ispisnu glavu.



   Važno

   • Oprezno rukujte ispisnom glavom da ne bi došlo do prljanja odjeće ili okolnih površina.

   • Odložite uklonjenu ispisnu glavu u skladu s lokalnim zakonima i propisima o odlaganju potrošnog materijala.

8. Pripremite novu ispisnu glavu.

   1. Izvadite novu ispisnu glavu iz pakiranja i pažljivo uklonite oznaku (E).

      Instalirajte ispisnu glavu C (boja) u lijevi držač ispisne glave i ispisnu glavu B (crna) u desni držač ispisne glave. Obavezno provjerite oznaku i instalirajte ispisnu glavu ispravno.



   2. Pažljivo uklonite zaštitnu traku (F).



   Važno

   • Nemojte ponovno stavljati prethodno uklonjenu oznaku i zaštitnu traku. Odložite ih u skladu s lokalnim zakonima i propisima o odlaganju potrošnog materijala.

   • Ne dirajte električne kontakte ili mlaznicu ispisne glave na ispisnoj glavi. Moguće je da pisač neće pravilno ispisivati ako ih dodirnete.

9. Postavite ispisnu glavu.

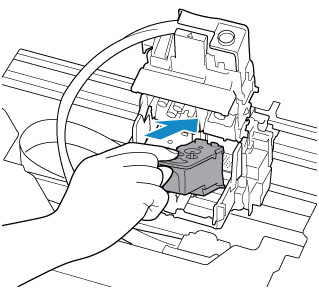

   1. Postavite novu ispisnu glavu u držač ispisne glave.

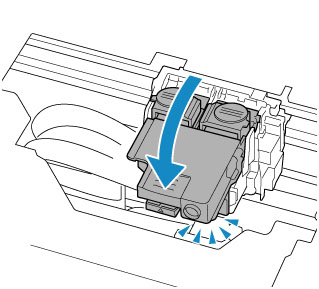

   2. Zatvorite poklopac za zaključavanje ispisne glave da biste zaključali ispisnu glavu na svom mjestu.

      Gurajte poklopac za zaključavanje ispisne glave prema dolje dok ne klikne.

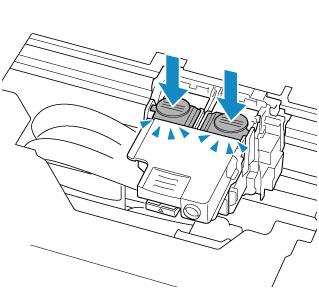

10. Gurajte spojne gumbe.



    Važno

    • Gurajte spojne gumbe prema dolje dok ne sjednu na mjesto uz škljocaj. Pisač možda neće ispisivati.

    • Provjerite je li i lijevi i desni spojni gumb pritisnut.

    • Ako nije instalirana ni ispisna glava C ni ispisna glava B, pisač ne može ispisivati. Pobrinite se da instalirate obje ispisne glave.

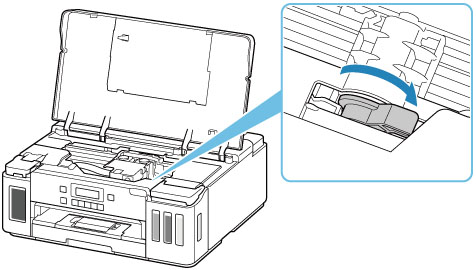

11. Okrenite ručicu ventila za tintu udesno.



12. Pažljivo zatvorite gornji poklopac.



    Napomena

    • Ako žaruljica Alarm treperi nakon zatvaranja gornjeg poklopca, poduzmite odgovarajuće korake.

      • Došlo je do pogreške

    • Pisač započinje s automatskim čišćenjem ispisne glave. Ne vršite druge radnje dok pisač ne dovrši čišćenje ispisne glave.

    • Ako ispisna glava nije poravnata, što se vidi po neporavnatim ispisanim linija ili sličnim simptomima, prilagodite položaj ispisne glave.

    • Moguće je da će pisač bučiti tijekom postupka.
