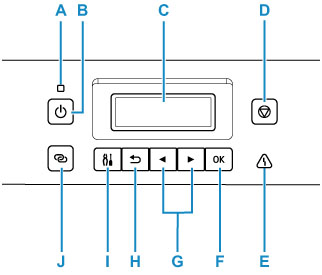

Radna ploča

A: Žaruljica UKLJUČENO (ON)

Svijetli nakon treperenja ako je napajanje uključeno.

B: Gumb UKLJUČENO (ON)

Uključuje ili isključuje napajanje.

• Uključivanje i isključivanje pisača

C: LCD (zaslon od tekućih kristala)

Prikazuje poruke, stavke izbornika i radni status.

D: Gumb Zaustavi (Stop)

Otkazuje rad u tijeku zadatka ispisa ili odabir stavke izbornika.

E: Žaruljica Alarm

Svijetli ili treperi ako dođe do pogreške.

F: Gumb U redu (OK)

Finalizira odabir stavki. Koristi i za otklanjanje pogrešaka.

G: Gumbi i

Koristi se za odabir stavke postavke. Ti gumbi koriste se i za unos znakova.

• Odabir izbornika ili postavljanje stavke

H: Gumb Natrag (Back)

Vraća LCD na prethodni zaslon.

I: Gumb Postava (Setup)

Prikazuje zaslon Izbornik Postavljanje (Setup menu). Pomoću tog izbornika možete vršiti održavanje pisača i mijenjati postavke pisača. Koristi se i za odabir načina unosa.

J: Gumb Bežično povezivanje (Wireless connect)

Za postavljanje podataka bežičnog usmjerivača u pisaču izravno s pametnog telefona ili drugog sličnog uređaja (bez potrebe izvršavanja bilo kakvih postupaka na usmjerivaču) ovaj gumb držite pritisnutim.
