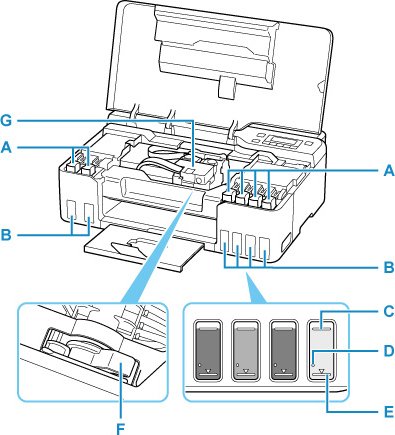

Vedere din interior
- A: Capac rezervor
- Deschideţi pentru a reumple rezervoarele de cerneală.
- B: Rezervoarele de cerneală
-
Rezervoarele de cerneală gri şi neagră se află în partea stângă, iar rezervoarele de cerneală roşie, cyan, magenta şi galbenă se află în partea dreaptă.
Dacă se detectează niveluri de cerneală scăzute, reumpleţi rezervoarele cu nivel scăzut.
- C: Linia limitei superioare
- Prezintă capacitatea maximă a cernelii.
- D: Un singur punct
- Prezintă cantitatea de cerneală necesară când se efectuează spălarea de cerneală.
- E: Linia limitei inferioare
- Prezintă limita inferioară a cantităţii de cerneală suficientă pentru imprimare. Reumpleţi rezervorul de cerneală înainte de scăderea cantităţii de cerneală sub această linie.
- F: Pârghia supapei de cerneală
-
Operaţi când transportaţi o imprimantă.
- G: Suportul capului de imprimare
- Capul de imprimare este pre-instalat.
