Vista Frontal

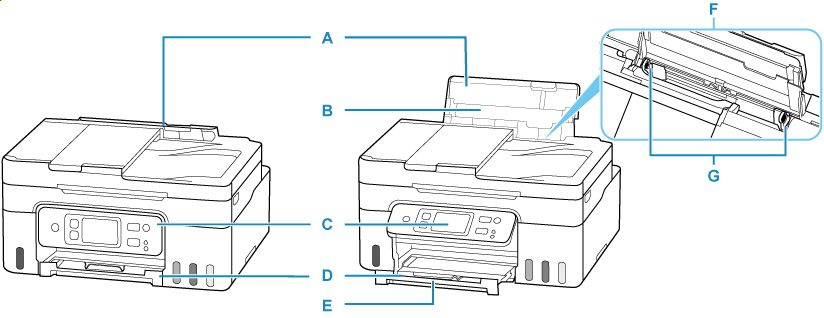

- A: Tampa da bandeja traseira
- Abra para colocar papel na bandeja traseira.
- B: Suporte de papel
- Estenda para colocar papel na bandeja traseira.
- C: Painel de controle
-
Utilize para alterar as configurações da impressora ou para operá-la.
- D: Bandeja de saída do papel
- Os papéis impressos são ejetados. Puxe-o para fora antes de imprimir.
- E: Extensão da bandeja de saída
- Abra para apoiar o papel ejetado.
- F: Bandeja traseira
-
Duas ou mais folhas do mesmo tamanho e tipo de papel podem ser colocadas ao mesmo tempo e alimentadas automaticamente uma folha por vez.
- G: Guias do papel
- Alinhe com ambos os lados da pilha de papel.

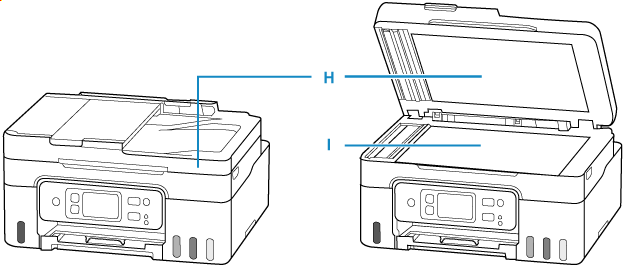

- H: Tampa de documentos
- Abra para carregar um original na exposição.
- I: Vidro de Exposição
- Coloque um original aqui.

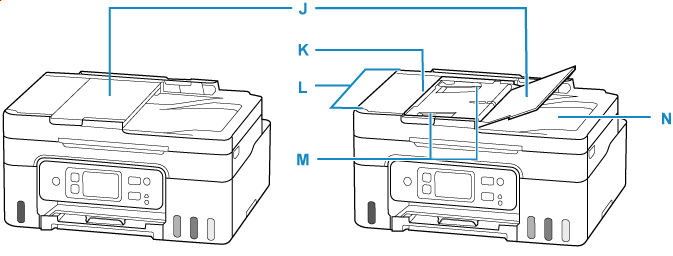

- J: Bandeja de documentos
- Abra para colocar um documento no ADF. É possível colocar duas ou mais folhas de documento do mesmo tamanho e espessura. Coloque o documento com o lado que você deseja digitalizar voltado para cima.
- K: Tampa do alimentador de documentos
- Abra quando estiver removendo documentos atolados.
- L: ADF (Alimentador Automático de Documentos)
-
Coloque um documento aqui. Os documentos colocados na bandeja de documentos são digitalizados automaticamente, uma folha por vez.
- M: Guia de documentos
- Ajuste essa guia para que coincidam com a largura do documento no ADF.
- N: Slot de saída de documentos
- Os documentos digitalizados do ADF são entregues aqui.
