Vista frontal

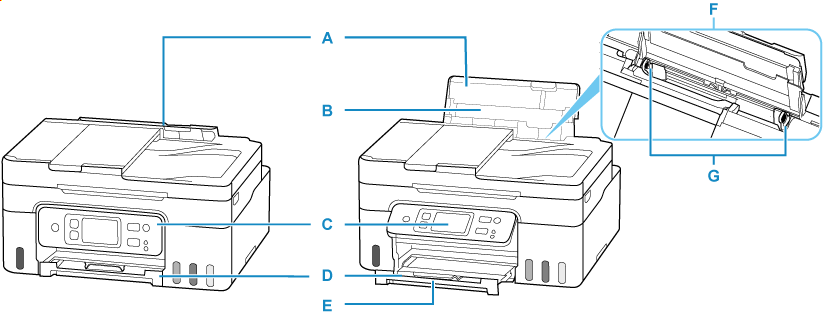

- A: Cubierta de la bandeja posterior
- Ábralo para cargar papel en la bandeja posterior.
- B: Soporte del papel
- Despliéguela para cargar papel en la bandeja posterior.
- C: Panel de control
-
Utilícelo para cambiar la configuración de la impresora o para accionarla.
- D: Bandeja de salida del papel
- El papel impreso se expulsa por aquí. Sáquela antes de imprimir.
- E: Extensión de la bandeja de salida
- Ábrala para recoger el papel impreso.
- F: Bandeja posterior
-
Es posible cargar simultáneamente dos o más hojas del mismo tamaño y tipo de papel, que se alimentarán de una a una.
- G: Guías del papel
- Alinéelas con ambas caras de la pila de papel.

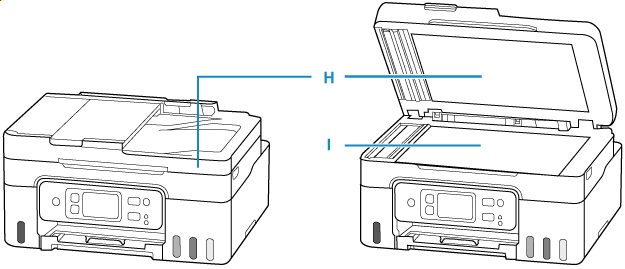

- H: Cubierta de documentos
- Ábrala para cargar un original en la platina.
- I: Platina
- Cargue el original aquí.

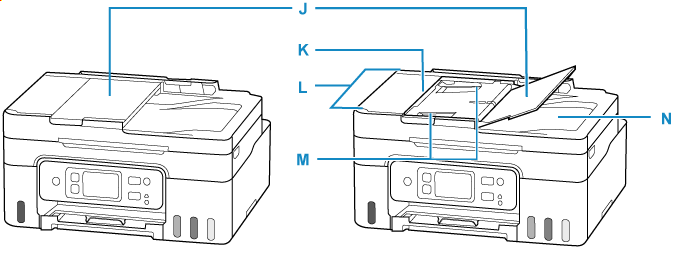

- J: Bandeja de documentos
- Ábrala para cargar un documento en el ADF. Puede cargar dos o más hojas de documento del mismo tamaño y grosor. Cargue el documento con la cara que desee escanear orientada hacia arriba.
- K: Tapa del alimentador de documentos
- Ábrala para quitar documentos atascados.
- L: ADF (Alimentador automático de documentos)
-
Cargue un documento aquí. Los documentos cargados en la bandeja de documentos serán escaneados automáticamente, una hoja cada vez.
- M: Guías de documentos
- Ajuste esta guía a la anchura del documento en el ADF.
- N: Ranura de salida de documentos
- Los documentos escaneados desde el ADF salen por aquí.
