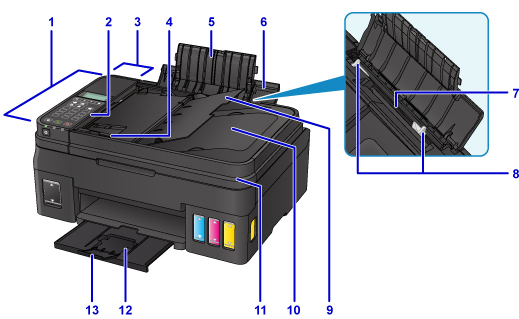

Hình chiếu phía trước

(1) ADF (Bộ nạp tài liệu tự động)

Nạp tài liệu tại đây. Tài liệu nạp trong khay tài liệu được quét tự động lần lượt từng tờ.

Nạp Tài liệu vào ADF (Bộ nạp tài liệu tự động)

(2) bảng thao tác

Sử dụng để thay đổi cài đặt của máy in hoặc vận hành máy.

Bảng thao tác

(3) nắp bộ nạp tài liệu

Mở khi loại bỏ tài liệu bị kẹt.

(4) thanh dẫn tài liệu

Điều chỉnh thanh dẫn hướng này để khớp với chiều rộng của tài liệu trong ADF.

(5) phần mở rộng khay đỡ giấy

Mở để nạp giấy vào khay sau.

(6) giá đỡ giấy

Mở để nạp giấy vào khay sau.

(7) khay sau

Nạp giấy tại đây. Bạn có thể nạp cùng một lúc hai tờ trở lên có cùng kích cỡ và loại giấy, và nạp tự động lần lượt từng tờ một.

(8) thanh dẫn giấy

Căn thẳng cả hai cạnh của chồng giấy.

(9) khay tài liệu

Mở để nạp tài liệu vào ADF. Bạn có thể nạp hai tờ tài liệu trở lên có cùng kích cỡ và độ dày. Nạp tài liệu với mặt bạn muốn quét ngửa lên.

(10) khe tài liệu ra

Tài liệu quét từ ADF được đưa ra tại đây.

(11) nắp tài liệu

Mở để nạp bản gốc trên màn quét.

(12) khay giấy ra

Giấy đã in được đẩy ra. Mở trước khi in.

(13) phần mở rộng khay giấy ra

Mở để đỡ giấy được đẩy ra.

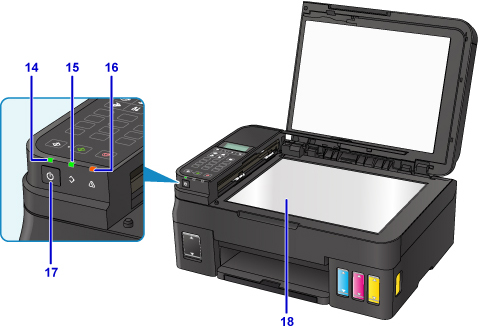

(14) Đèn NGUỒN(POWER)

Đèn sáng sau khi nhấp nháy khi bật nguồn.

(15) Đèn Bộ nhớ FAX(FAX Memory)

Sáng hoặc nhấp nháy tuỳ thuộc vào tài liệu lưu trữ trong bộ nhớ của máy in.

Sáng:: Tài liệu nhận được đã in hoặc tài liệu chưa gửi được lưu trữ trong bộ nhớ của máy in.
Nhấp nháy: Tài liệu nhận được chưa in được lưu trữ trong bộ nhớ của máy in.

(16) Đèn Cảnh báo(Alarm)

Sáng hoặc nhấp nháy khi xảy ra lỗi.

(17) Nút BẬT(ON)

Bật hoặc tắt nguồn. Trước khi bật nguồn, đảm bảo đóng nắp tài liệu.

(18) màn quét

Nạp bản gốc tại đây.
