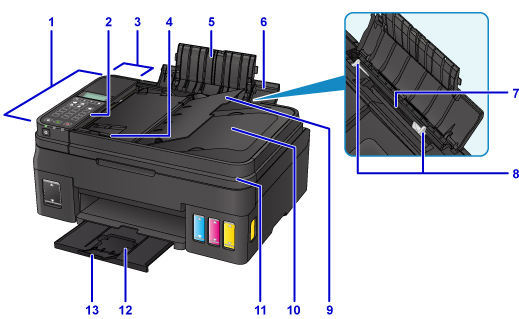

Вигляд спереду
- (1) ПАПД (пристрій автоматичного подавання)
-
Завантажте документ сюди. Документи, завантажені в лоток для документів, скануються автоматично по одному аркушу.
- (2) панель керування
-
Використовується для зміни параметрів принтера або для керування ним.
- (3) кришка пристрою подавання документів
- Відкривайте для видалення зім’ятих документів.
- (4) напрямник для документів
- Відрегулюйте цей напрямник так, щоб він відповідав ширині документа в ПАПД.
- (5) подовжувач підпори для паперу
- Відкрийте, щоб завантажити папір у задній лоток.
- (6) підпора для паперу
- Відкрийте, щоб завантажити папір у задній лоток.
- (7) задній лоток
-
Завантажте папір сюди. Одночасно можна завантажувати два або кілька аркушів одного формату та типу. Вони подаються автоматично по одному аркушу.
- (8) напрямники для паперу
- Вирівняйте обидві сторони стосу паперу.
- (9) лоток для документів
- Відкрийте, щоб завантажити документ у ПАПД. Можна завантажити документ, що складається з двох або кількох аркушів однакового формату та товщини. Завантажуйте документ стороною, яку потрібно відсканувати, догори.
- (10) отвір виведення документів
- Сюди виводяться документи, відскановані із ПАПД.
- (11) кришка для притиснення документів
- Відкрийте її, щоб розмістити оригінал на склі експонування.
- (12) лоток виведення паперу
- Виводиться надрукований папір. Відкрийте перед виконанням друку.
- (13) подовжувач вивідного лотка
- Відкрийте для підтримки виведеного паперу.

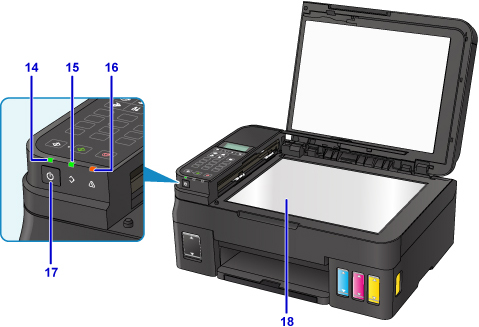

- (14) Індикатор ЖИВЛЕННЯ (POWER)
- Спочатку блимає, а потім світиться, коли вмикається живлення.
- (15) Індикатор Пам’ять факсу (FAX Memory)
-
Світиться або блимає залежно від документа, що зберігається в пам’яті принтера.
- Індикатори:
- Надрукований отриманий документ або ненадісланий документ зберігається в пам’яті принтера.
- Блимає
- Ненадрукований отриманий документ зберігається в пам’яті принтера.
- (16) Індикатор Попередження (Alarm)
- Світиться або блимає, коли виникає помилка.
- (17) Кнопка УВІМК. (ON)
-
Вмикає та вимикає живлення. Перш ніж увімкнути живлення, обов’язково закрийте кришку для притиснення документів.
- (18) скло експонування
- Завантажте оригінал сюди.
