Elölnézet

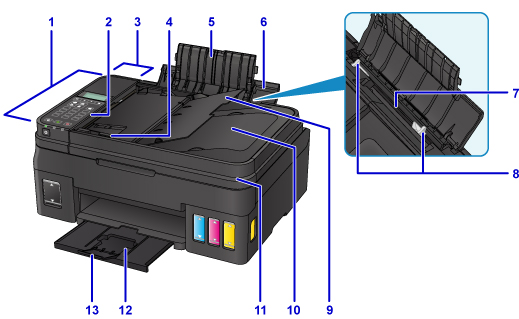

- (1) ADF (automatikus lapadagoló)
-
Itt helyezhet be egy dokumentumot. A papíradagoló tálcába helyezett dokumentumokat a készülék automatikusan, laponként olvassa be.
- (2) kezelőpanel
-
A nyomtató beállításainak módosítására és a nyomtató működtetésére használható.
- (3) lapadagoló fedele
- Felnyitásával hozzá lehet férni az elakadt dokumentumokhoz.
- (4) lapvezető
- Ezt a vezetőt az ADF-be helyezett dokumentum szélességéhez kell állítani.
- (5) papírtámasz-hosszabbító
- Nyissa fel a papír hátsó tálcába történő betöltéséhez.
- (6) papírtámasz
- Nyissa fel a papír hátsó tálcába történő betöltéséhez.
- (7) hátsó tálca
-
Ide töltsön be papírt. Kettő vagy annál több megegyező méretű és típusú papírlap helyezhető be egyszerre, melyeket a nyomtató automatikusan egyesével tölt be.
- (8) papírvezetők
- Igazítsa a papírköteg mindkét oldalához.
- (9) papíradagoló tálca
- A dokumentumok ADF-be való helyezésénél fel kell nyitni. Egyszerre egy dokumentum kettő vagy több megegyező méretű és vastagságú lapja tölthető be. Ügyeljen rá, hogy a dokumentum beolvasni kívánt oldala legyen felül.
- (10) papírkimeneti nyílás
- Az ADF-ből beolvasott dokumentumok ide érkeznek.
- (11) dokumentumfedél
- Nyissa fel az eredeti dokumentum üveglapra helyezéséhez.
- (12) papírgyűjtő tálca
- A készülék ide helyezi a nyomtatott papírt. Nyomtatás előtt nyissa ki.
- (13) papírgyűjtő tálca hosszabbítója
- Nyissa ki a kiadott papír megtámasztásához.

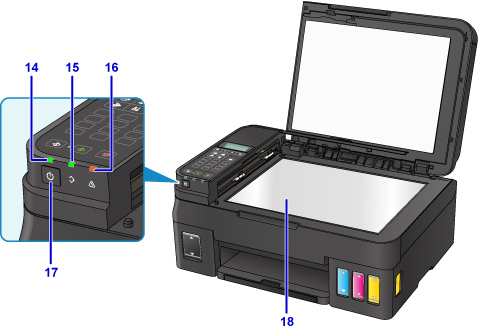

- (14) BE/KI (POWER) jelzőfény
- Villog, majd világít a készülék bekapcsolása után.
- (15) Faxmemória (FAX Memory) jelzőfény
-
A nyomtató a memóriájában tárolt dokumentumtól függően világít vagy villog.
- Világít:
- Kinyomtatott fogadott vagy el nem küldött dokumentum van a nyomtató memóriájában.
- Villog
- Ki nem nyomtatott fogadott dokumentum van a nyomtató memóriájában.
- (16) Riasztás (Alarm) jelzőfény
- Hiba esetén világít vagy villog.
- (17) BE (ON) gomb
-
Be-, illetve kikapcsolja a készüléket. A készülék bekapcsolása előtt ellenőrizze, hogy a dokumentumfedél le van-e zárva.
- (18) üveglap
- Itt helyezheti el az eredeti dokumentumot.
