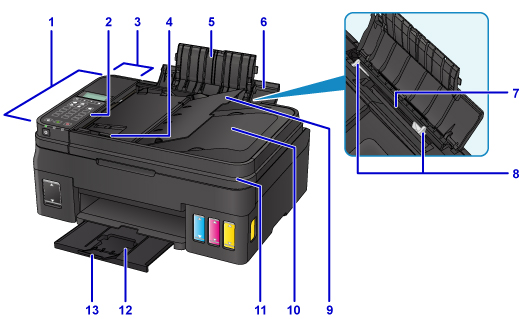

Näkymä edestä
- (1) ADF (automaattinen asiakirjansyöttölaite)
-
Aseta asiakirja tähän. Asiakirjalokeroon asetetut asiakirjat skannataan automaattisesti arkki kerrallaan.
- (2) käyttöpaneeli
-
Voit muuttaa tulostimen asetuksia tai käyttää sen toimintoja.
- (3) syöttölaitteen kansi
- Avaa kansi, kun poistat juuttuneita asiakirjoja.
- (4) asiakirjaohjain
- Säädä tämä ohjain ADF:ssä olevan asiakirjan leveyden mukaan.
- (5) paperituen jatke
- Avaa tämä, kun asetat paperia takalokeroon.
- (6) paperituki
- Avaa tämä, kun asetat paperia takalokeroon.
- (7) takalokero
-
Lisää paperi tähän. Laitteeseen voidaan lisätä samalla kertaa kaksi tai useampia arkkeja samankokoista ja -tyyppistä paperia. Paperit syötetään automaattisesti yksi arkki kerrallaan.
- (8) paperiohjaimet
- Työnnä ohjain paperipinon molempia reunoja vasten.
- (9) asiakirjalokero
- Avaa asiakirjalokero, kun haluat asettaa asiakirjan ADF:ään. Voit ladata useita arkkeja, joiden koko ja paksuus on sama. Aseta asiakirja lokeroon käsiteltävä puoli ylöspäin.
- (10) asiakirjan luovutustaso
- ADF:stä skannatut asiakirjat siirretään luovutustasolle.
- (11) asiakirjakansi
- Aseta alkuperäinen asiakirja tasolle avaamalla asiakirjakansi.
- (12) paperin luovutustaso
- Tulostettavat paperit tulevat ulos tästä. Avaa ennen tulostamista.
- (13) luovutustason jatke
- Avaa tulostetun paperin tueksi.

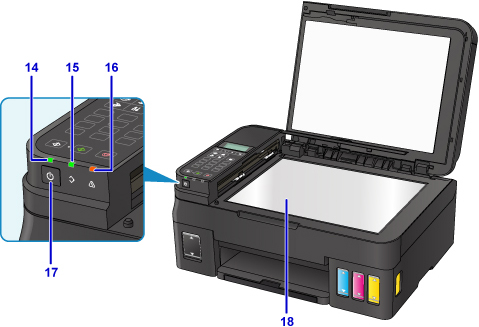

- (14) VIRTA (POWER) -lamppu
- Vilkkuu ensin ja jää sitten palamaan, kun virta kytketään.
- (15) Faksimuisti (FAX Memory) -lamppu
-
Palaa tai vilkkuu tulostimen muistiin tallennetun asiakirjan mukaan.
- Palaa:
- Tulostettu vastaanotettu asiakirja tai lähettämätön asiakirja tallennetaan tulostimen muistiin.
- Vilkkuu
- Tulostamaton vastaanotettu asiakirja tallennetaan tulostimen muistiin.
- (16) Häiriö (Alarm) -merkkivalo
- Palaa tai vilkkuu, kun tapahtuu virhe.
- (17) KÄYTÖSSÄ (ON) -painike
-
Kytkee tai katkaisee virran. Varmista ennen virran kytkemistä, että asiakirjakansi on suljettu.
- (18) taso
- Aseta alkuperäinen asiakirja tähän.
