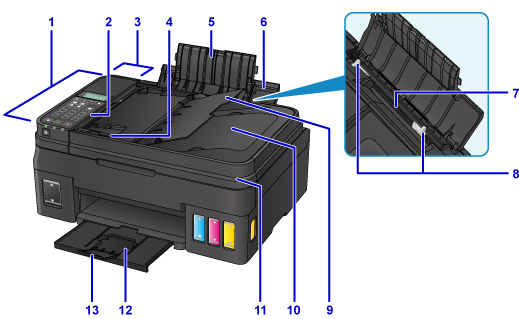

Eestvaade
- (1) ADF (automaatne dokumendisöötur)
-
Asetage dokument siia. Dokumendialusele asetatud dokumendid skannitakse automaatselt lehthaaval.
- (2) juhtpaneel
-
Kasutage seda printeri määrangute muutmiseks või sellega töötamiseks.
- (3) dokumendisööturi kaas
- Avage paberiummistuste eemaldamisel.
- (4) dokumendijuhik
- Reguleerige juhikut ADF-is dokumendi laiusega sobitamiseks.
- (5) paberitoe pikendus
- Avage paberi asetamiseks tagumisele alusele.
- (6) paberitugi
- Avage paberi asetamiseks tagumisele alusele.
- (7) tagumine alus
-
Laadige siia paberit. Saate korraga lisada kaks või enam sama suurusega ja sama tüüpi paberilehte ning sööta automaatselt ühe lehe korraga.
- (8) paberijuhikud
- Joondage paberivirna mõlema küljega.
- (9) dokumendialus
- Avage dokumendi ADF-i asetamiseks. Võimalik on asetada kaks või rohkem sama suuruse ja sama paksusega dokumenti. Asetage dokument skannitava küljega ülespoole.
- (10) dokumendi väljastusava
- ADF-ist skannitud dokumendid väljastatakse siia.
- (11) dokumendi kaas
- Avage originaali asetamiseks kopeerimisalusele.
- (12) paberi väljastusalus
- Prinditud paber väljastatakse. Avage enne printimist.
- (13) väljastusaluse pikendus
- Avage see väljastatud paberi toetamiseks.

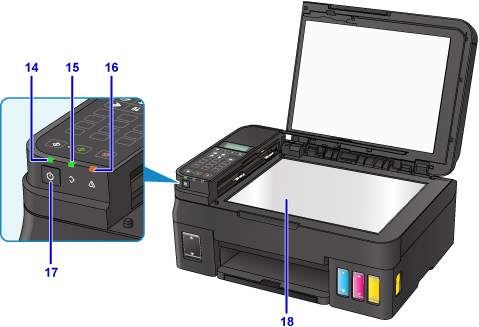

- (14) Nupp TOIDE (POWER)
- Kui toide on sisse lülitatud, siis märgutuli süttib pärast vilkumist.
- (15) Nupp Faksi mälu (FAX Memory)
-
Süttib või vilgub olenevalt printeri mällu salvestatud dokumendist.
- Tuli süttib:
- Prinditud vastuvõetud dokument või saatmata dokument salvestatakse printeri mällu.
- Tuli vilgub
- Printimata vastuvõetud dokument salvestatakse printeri mällu.
- (16) Märgutuli Häire (Alarm)
- Tõrke ilmnemisel märgutuli süttib või vilgub.
- (17) Nupp Sisse (ON)
-
Lülitab seadme toite sisse või välja. Enne seadme sisselülitamist veenduge, et dokumendi kaas on suletud.
- (18) kopeerimisalus
- Asetage originaal siia.
