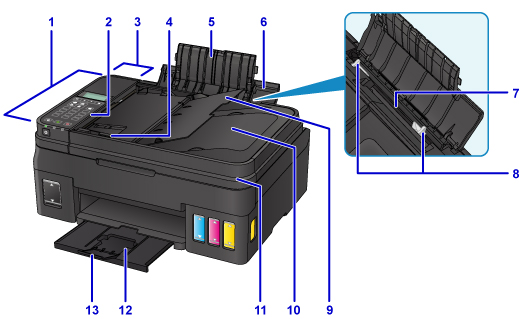

Изглед отпред
- (1) АПУ (Автоматично подаващо устройство)
-
Заредете документ тук. Документите, заредени в тавата за документи, се сканират автоматично един по един.
- (2) операционен панел
-
Използвайте за промяна на настройките на принтера или за работа с него.
- (3) капак на подаващото устройство
- Отворете, за да извадите заседнали документи.
- (4) водач за документи
- Регулирайте този водач спрямо ширината на документа в АПУ.
- (5) удължение на подложка за хартия
- Отворете, за да заредите хартия в задната тава.
- (6) подложка за хартия
- Отворете, за да заредите хартия в задната тава.
- (7) задна тава
-
Заредете хартия тук. Два или повече листове от един и същ формат и тип хартия могат да се заредят наведнъж и да се подават автоматично един по един.
- (8) водачи за хартия
- Изравнете с двете страни на топчето хартия.
- (9) тава за документи
- Отворете, за да заредите документ в АПУ. Можете да заредите два или повече листове документи с един и същ размер и дебелина. Заредете документа със страната, която искате да сканирате, нагоре.
- (10) изходно гнездо за документи
- Тук излизат документите, сканирани от АПУ.
- (11) капак за документи
- Отворете, за да заредите оригинал на стъклото на скенера.
- (12) изходна тава за хартия
- Отпечатаният лист се изважда. Отворете я преди печатане.
- (13) удължение на изходната тава
- Отворете за поемане на извадените листове.

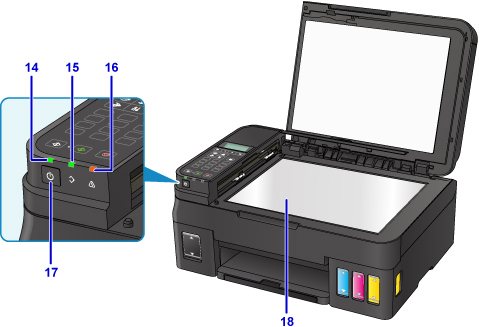

- (14) Лампа ЗАХРАНВАНЕ (POWER)
- След включване на захранването първо мига и след това свети.
- (15) Лампа Памет на факса (FAX Memory)
-
Свети или мига в зависимост от документа, съхранен в паметта на принтера.
- Свети:
- Отпечатан получен или неизпратен документ се съхранява в паметта на принтера.
- Премигва
- Неотпечатан получен документ се съхранява в паметта на принтера.
- (16) Лампа Аларма (Alarm)
- Свети или мига, когато възникне грешка.
- (17) Бутон Включване (ON)
-
Включва или изключва захранването. Преди да включите захранването, проверете дали капакът за документи е затворен.
- (18) стъкло на скенера
- Заредете оригинал тук.
