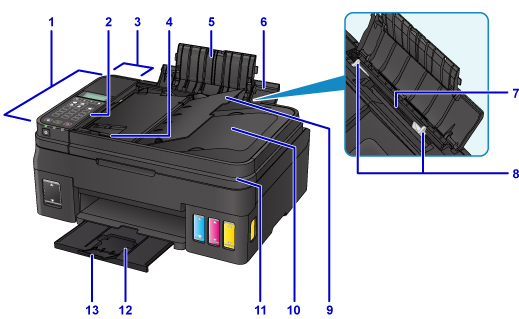

الجزء الأمامي
- (1) ADF (وحدة التغذية التلقائية للمستندات)
-
قم بتحميل مستند هنا. يتم مسح المستندات المحملة في درج المستندات ضوئيًا بشكل تلقائي بمعدل ورقة واحدة في كل مرة.
- (2) لوحة التشغيل
-
استخدمها في تغيير إعدادات الطابعة أو تشغيلها.
- (3) غطاء وحدة تغذية المستندات
- يتم فتحه عند إزالة المستندات المحشورة.
- (4) موجه المستندات
- قم بضبط هذا الموجه ليتوافق مع عرض المستند في ADF.
- (5) وصلة دعامة الورق
- قم بفتحها لتحميل الورق في الدرج الخلفي.
- (6) دعامة الورق
- قم بفتحها لتحميل الورق في الدرج الخلفي.
- (7) الدرج الخلفي
-
قم بتحميل الورق هنا. يمكن تحميل ورقتين أو أكثر من نفس حجم الورق أو من نفس نوعه في نفس الوقت، وتتم تغذيته تلقائيًا ورقة تلو الأخرى في نفس الوقت.
- (8) موجهي الورق
- قم بمحاذاتهما مع كلا جانبي رزمة الورق.
- (9) نوع المستند
- افتحه لتحميل مستند في ADF. يمكنك تحميل ورقتين أو أكثر من مستند بنفس الحجم والسُّمك. قم بتحميل المستند مع توجيه الجانب الذي تريد مسحه ضوئيًا لأعلى.
- (10) فتحة إخراج المستندات
- المستندات التي يتم مسحها ضوئيًا من ADF يتم إخراجها من هنا.
- (11) غطاء المستندات
- افتح هذا الغطاء لتحميل مستند أصلي على السطح الزجاجي.
- (12) درج إخراج الورق
- يتم إخراج الورق المطبوع. قم بفتحه قبل الطباعة.
- (13) امتداد درج الإخراج
- قم بفتحه لدعم الورق الذي تم إخراجه.

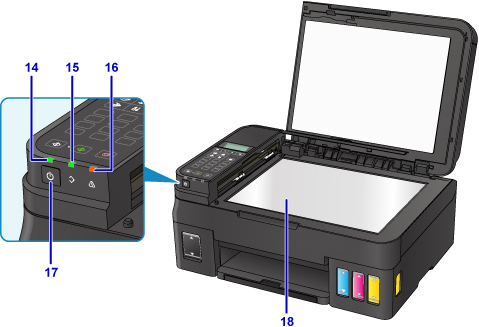

- (14) مصباح الطاقة (POWER)
- يضيء بعد إصداره وميضًا عند تشغيل الطاقة.
- (15) المصباح ذاكرة الفاكس (FAX Memory)
-
يضيء أو يومض وفقًا للمستند المخزن في ذاكرة الطابعة.
- المصابيح:
- يتم تخزين مستند مستلم مطبوع أو مستند غير مرسل في ذاكرة الطابعة.
- يومض
- يتم تخزين مستند مستلم غير مطبوع في ذاكرة الطابعة.
- (16) المصباح تنبيه (Alarm)
- يضيء هذا المصباح أو يصدر وميضًا عند حدوث خطأ.
- (17) الزر تشغيل (ON)
-
يُستخدم في التشغيل أو إيقاف التشغيل. تأكد من إغلاق غطاء المستندات قبل تشغيل الجهاز.
- (18) السطح الزجاجي
- قم بتحميل مستند أصلي هنا.
