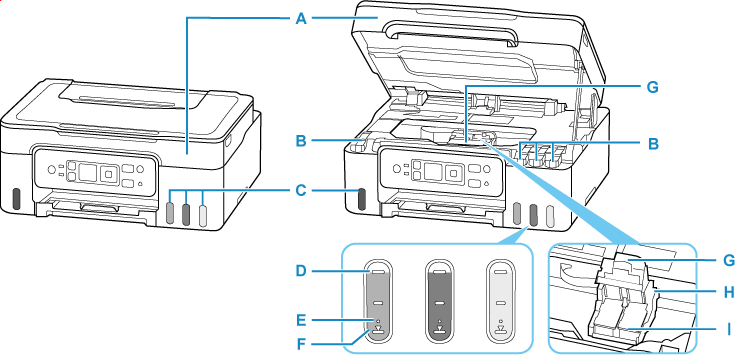

Pogled v notranjost

A: Enota za optično branje/pokrov

Optično prebere izvirnike. Odprite, da znova napolnite črnilne vložke in odstranite zagozden papir.

B: Pokrovčki vložkov

Odprite za ponovno polnjenje črnilnih vložkov.

C: Črnilni vložki

Črni črnilni vložek je na levi strani, barvni črnilni vložki (cijan, magenta in rumena) pa so na desni strani.

Ko začne zmanjkovati črnila, prazne črnilne vložke znova napolnite.

• Ponovno polnjenje črnilnih vložkov

D: Oznaka zgornje meje

Označuje največjo možno količino črnila.

E: Ena pika

Označuje količino črnila, ki je potrebna za zamenjavo črnila v tiskalni glavi.

F: Oznaka spodnje meje

Označuje spodnjo mejo potrebne količine črnila za tiskanje. Črnilni vložek znova napolnite, preden količina črnila pade pod to mejo.

G: Pokrov za pritrjevanje tiskalne glave

Zaklene tiskalno glavo na ustreznem mestu.

H: Nosilec tiskalne glave

Tiskalna glava je predhodno nameščena.

I: Tiskalna glava
