Проверка установки печатающей головки

Если печатающая головка установлена неправильно, результаты печати могут отличаться от ожидаемых. Чтобы проверить состояние установки, снимите печатающую головку и переустановите ее правильно, используя следующую процедуру.

Внимание!

  • Перед проверкой установки печатающей головки убедитесь, что вы видите чернила в чернильной трубке. Выполните следующие операции, только если чернила не видны.

  1. Выберите Обслуживание (Maintenance) на экране НАЧАЛО (HOME) и нажмите кнопку OK.

  2. Выберите Замена печатающей головки (Head replacement) и нажмите кнопку OK.

  3. Прочитайте отображаемое сообщение, выберите Да (Yes) и нажмите кнопку OK.

  4. Откройте модуль сканирования / крышку.

    Держатель печатающей головки начнет перемещаться.

    Осторожно!

    • Не пытайтесь удерживать держатель печатающей головки рукой или принудительно перемещать его, когда держатель печатающей головки перемещается. Не прикасайтесь к держателю печатающей головки, пока он не остановится.

    Внимание!

    • Если модуль сканирования / крышка будет оставаться в открытом положении дольше 10 минут, держатель печатающей головки может переместиться и может загореться индикатор Аварийный сигнал (Alarm). В этом случае закройте модуль сканирования / крышку, а затем откройте снова.
    • Если внутренняя часть принтера и головка загрязнены чернилами, перед работой протрите их мягкой тканью, смоченной в воде и хорошо отжатой. Кроме того, будьте осторожны при обращении со снятой головкой, чтобы не запачкать чернилами одежду и другие вещи.
    • Не прикасайтесь к металлической части внутри принтера и к другим частям.

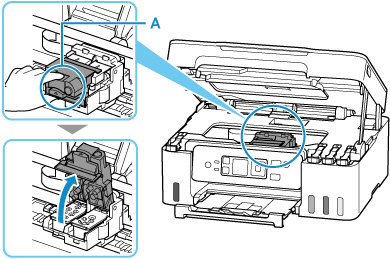

  5. Откройте фиксирующую крышку печатающей головки, взявшись за ручку (A).

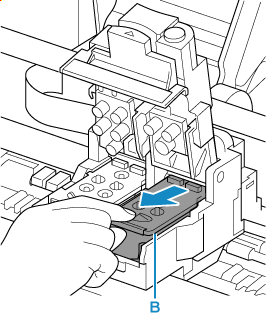

  6. Потяните печатающую головку (B) и слегка выдвиньте на себя.

  7. Извлеките печатающие головки для цветной и черно-белой печати.

    Внимание!

    • При извлечении печатающей головки обращайтесь с ней осторожно, чтобы не расплескать чернила.
    • Не прикасайтесь к чернильной трубке и другим внутренним частям принтера. Прикосновение к этим деталям может привести к неисправности принтера.
    • Не прикасайтесь к позолоченному контакту (C) или соплу печатающей головки (D) на печатающей головке. При прикосновении к ним принтер может выполнять печать неправильно.

  8. Правильно установите печатающую головку на место.

    Установите печатающую головку для цветной печати в левый держатель, а печатающую головку для черно-белой печати — в правый держатель.

  9. Закройте фиксирующую крышку печатающей головки (E) и нажмите на нее.

    Нажимайте на фиксирующую крышку печатающей головки до щелчка.

  10. Закройте модуль сканирования / крышку.

    Чтобы закрыть модуль сканирования / крышку, поднимите его/ее вверх, а затем аккуратно закройте.

  11. Выполните печать шаблона для проверки сопел.

    Чтобы проверить, правильно ли выполняется подача чернил из печатающей головки, напечатайте шаблон проверки сопел.

Если образец проверки сопел печатается неправильно даже после проверки установки печатающей головки, проблемы могут быть устранены путем замены печатающей головки.

Дополнительные сведения см. в разделе Сведения о замене печатающей головки.
