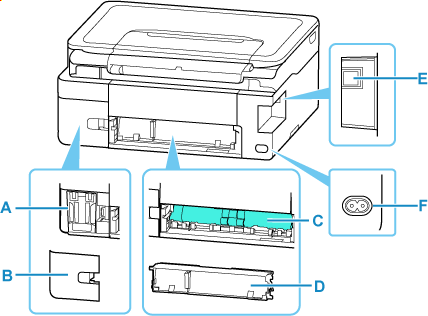

Achteraanzicht

A: Onderhoudscartridge

Absorbeert inkt die voor reiniging wordt gebruikt.

• Onderhoudscartridge vervangen

B: Onderhoudsklep

Verwijder deze wanneer u de onderhoudscartridge vervangt.

C: Transporteenheid

Open deze klep wanneer u vastgelopen papier wilt verwijderen. Wanneer u de eenheid verwijdert, doet u dit nadat u een vinger hebt geplaatst in de uitsparing rechts in het midden.

D: Transporteenheidklep

Verwijder deze klep als u vastgelopen papier verwijdert.

E: USB-poort

Sluit hier de USB-kabel aan om de printer op een computer aan te sluiten.

F: Netsnoeraansluiting

Hier kunt u het meegeleverde netsnoer aansluiten.

Belangrijk

• Raak het metalen omhulsel niet aan.

• De USB-kabel mag niet worden losgekoppeld of aangesloten terwijl de printer bezig is met afdrukken of scannen met de computer. Dit kan problemen veroorzaken.
