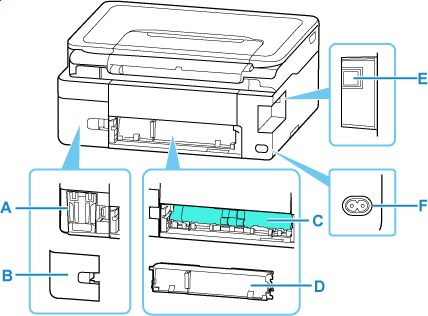

Hátulnézet

A: Karbantartási patron

Ebbe kerül a tisztításhoz felhasznált tinta.

• A karbantartási patron cseréje

B: Karbantartási fedőlap

A karbantartási patron cseréjekor vegye le.

C: Továbbítóegység

Nyissa ki, ha elakadt papírt szeretne eltávolítani. Az egység eltávolítása előtt helyezze ujját a középső rész jobb oldalán található mélyedésre.

D: Továbbító egység fedele

Vegye le, ha elakadt papírt szeretne eltávolítani.

E: USB-port

Csatlakoztassa ide az USB-kábelt a nyomtató számítógéppel történő összekötéséhez.

F: Tápkábel csatlakozója

Ide csatlakoztassa a tartozék tápkábelt.

Fontos

• Ne érintse meg a fémborítást.

• Miközben a nyomtató a számítógép segítségével nyomtat vagy olvas be, nem szabad kihúzni vagy csatlakoztatni az USB-kábelt. Ez hibát okozhat.
