Druckkopfposition überprüfen

Wenn der Druckkopf nicht korrekt installiert ist, werden möglicherweise nicht die gewünschten Druckergebnisse erzielt. Entfernen Sie zum Überprüfen des Installationsstatus den Druckkopf einmal und installieren Sie ihn wie folgt in richtiger Weise erneut.

Wichtig

  • Bevor Sie die Installation des Druckkopfs prüfen, sollten Sie sicherstellen, dass Sie im Tintenschlauch Tinte sehen können. Wenn Sie keine Tinte sehen, führen Sie die folgenden Schritte aus.

  1. Wählen Sie auf dem HOME-Bildschirm Wartung (Maintenance) aus und drücken Sie die Taste OK.

  2. Wählen Sie Kopf austauschen (Head replacement) aus und drücken Sie die Taste OK.

  3. Überprüfen Sie die angezeigte Nachricht, wählen Sie Ja (Yes) aus und drücken Sie die Taste OK.

  4. Öffnen Sie das Scan-Modul/die Abdeckung.

    Der Druckkopfhalter bewegt sich.

    Vorsicht

    • Halten Sie den Druckkopfhalter nicht mit der Hand fest und bewegen Sie den Druckkopfhalter nicht gewaltsam, während sich dieser bewegt. Berühren Sie den Druckkopfhalter erst, nachdem er zum Stillstand gekommen ist.

    Wichtig

    • Wenn Sie das Scan-Modul/die Abdeckung länger als 10 Minuten geöffnet lassen, kann es sein, dass sich der Druckkopfhalter bewegt und die Alarm-Anzeige leuchtet. In diesem Fall sollten Sie das Scan-Modul/die Abdeckung schließen und anschließend erneut öffnen.
    • Falls der Innenraum des Druckers und der Druckkopf mit Tinte verschmutzt sind, reinigen Sie beides mit einem weichen Tuch, das angefeuchtet und fest ausgewrungen wurde, bevor Sie den Drucker verwenden. Achten Sie darauf, Ihre Kleidung o. ä. durch den entfernten Druckkopf nicht mit Tinte zu verschmutzen.
    • Vermeiden Sie jede Berührung der Metallteile und anderer Komponenten im Innenraum des Druckers.

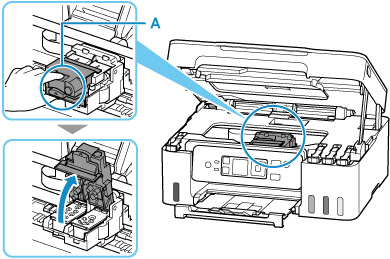

  5. Öffnen Sie die Verriegelung für den Druckkopf, indem Sie den Knopf (A) halten.

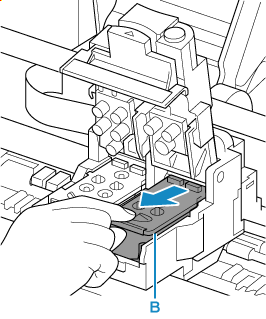

  6. Ziehen Sie den Druckkopf (B) und bewegen Sie ihn vorsichtig in Ihre Richtung.

  7. Entfernen Sie die Druckköpfe der Farbtinte und schwarzen Tinte.

    Wichtig

    • Gehen Sie beim Entfernen des Druckkopfes vorsichtig vor, damit keine Tinte herausspritzt.
    • Vermeiden Sie jede Berührung des Tintenschlauchs oder anderer Teile im Innern des Druckers. Das Berühren dieser Teile kann Fehlfunktionen des Druckers verursachen.
    • Berühren Sie niemals die Goldklemme (C) oder die Druckkopfdüse (D) eines Druckkopfs. Der Drucker druckt unter Umständen nicht ordnungsgemäß, wenn Sie diese Komponenten berühren.

  8. Installieren Sie den Druckkopf ordnungsgemäß erneut.

    Setzen Sie den Druckkopf der Farbtinte in die linke Halterung und den Druckkopf der schwarzen Tinte in die rechte Halterung ein.

  9. Schließen Sie die Verriegelung für den Druckkopf (E) und drücken Sie sie nach unten.

    Drücken Sie die Verriegelung für den Druckkopf fest nach unten, bis sie einrastet.

  10. Schließen Sie das Scan-Modul/die Abdeckung.

    Um das/die Scan-Modul/Abdeckung zu schließen, heben Sie es/sie einmal an, und senken Sie es/sie dann wieder vorsichtig.

  11. Drucken Sie das Düsentestmuster.

    Anhand des Düsentestmusters können Sie überprüfen, ob die Tinte aus dem Druckkopf ordnungsgemäß abgegeben wird.

Wenn das Düsentestmuster auch nach der Überprüfung der Position des Druckkopfs nicht ordnungsgemäß gedruckt wird, lassen sich die Probleme möglicherweise durch den Austausch des Druckkopfs beheben.

Weitere Informationen finden Sie unter Details zum Druckkopfaustausch.
