Заміна друкуючої головки

Процедура заміни

Якщо потрібно замінити друкуючу головку, виконайте наведену нижче процедуру.

• Дивитися відеоролик

Важливо

• Не торкайтеся електричних контактів (A) і сопла друкуючої головки (B) на друкуючій головці. У разі їх торкання можливі помилки друку принтера.



• Замініть друкуючу головку одразу та не залишайте на принтер без друкуючої головки.

1. Перевірте, чи ввімкнуто принтер.

2. Натисніть кнопку Настроювання (Setup), потім за допомогою кнопок виберіть пункт Обслуговування (Maintenance), після чого натисніть кнопку OK.

   • РК-дисплей і панель керування

3. За допомогою кнопок виберіть пункт Почати зміну (Start replacement), а потім натисніть кнопку OK.



4. Відкрийте модуль сканування / кришку (C).



   Важливо

   • Якщо чорнила потраплять на друкуючу головку та/або всередину принтера, перед встановленням витріть чорнила м'якою серветкою, змоченою у воді. Під час заміни друкуючої головки будьте обережні, щоб чорнила не потрапили на одежу та навколишні предмети.

   • Не торкайтеся металевих деталей та інших компонентів усередині принтера.

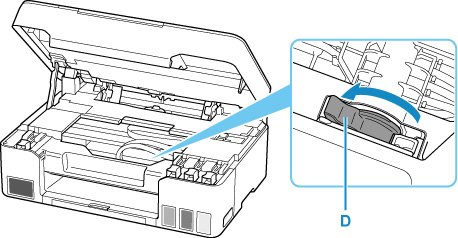

5. Поверніть важілець чорнильного клапана (D) ліворуч.



   Тримач друкуючої головки (E) переміститься.



   Увага!

   • Не перешкоджайте руху тримача друкуючої головки та не рухайте його силоміць під час роботи тримача друкуючої головки. Не торкайтеся тримача друкуючої головки до його повної зупинки.

6. Видаліть друкуючу головку.

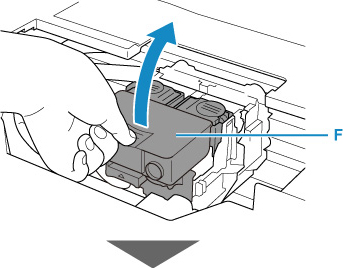

   1. Натисніть на язички та відкрийте кришку фіксації друкуючої головки (F).

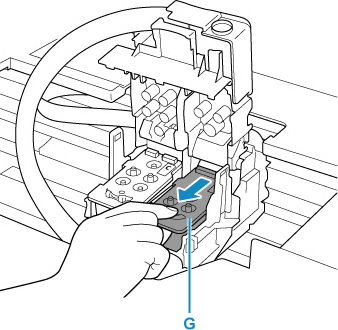

   2. Потягніть друкуючу головку (G) і трохи нахиліть її до себе.

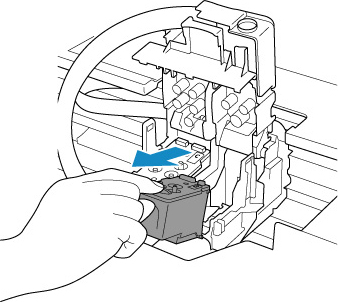

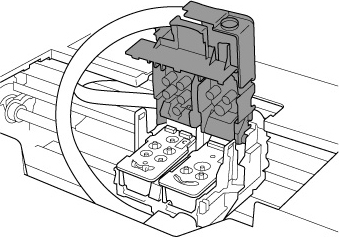

   3. Вийміть друкуючу головку.



   Важливо

   • Поводьтеся з друкуючою головкою обережно, щоб уникнути забруднення одягу або робочого місця.

7. Підготуйте нову друкуючу головку.

   1. Вийміть нову друкуючу головку з упаковки та обережно відклейте етикетку (H).

      Установіть друкуючу головку C (для кольорових чорнил) у лівий тримач друкуючої головки, а друкуючу головку B (для чорних чорнил) — у правий тримач друкуючої головки. Обов'язково перевірте етикетку та встановіть друкуючі головки належним чином.

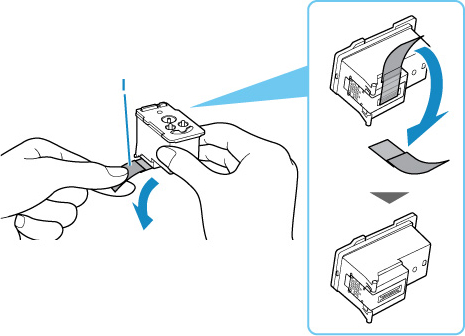

   2. Обережно видаліть захисну стрічку (I).



   Важливо

   • Не торкайтеся електричних контактів і сопла друкуючої головки на друкуючій головці. У разі їх торкання можливі помилки друку принтера.

8. Установіть друкуючу головку.

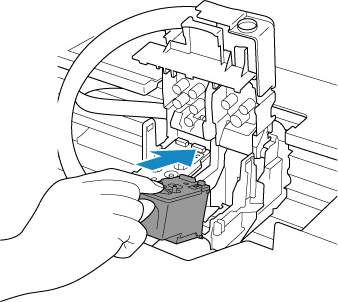

   1. Вставте нову друкуючу головку у тримач друкуючої головки.

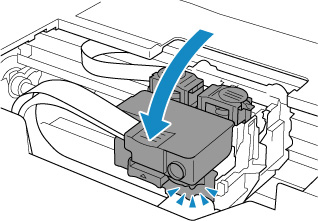

   2. Закрийте кришку фіксації друкуючої головки, щоб зафіксувати друкуючу головку на місці.

      Натискайте кришку фіксації друкуючої головки, доки не почуєте клацання.

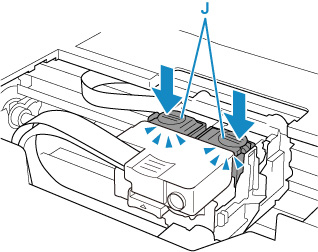

9. Натисніть кнопки з'єднання (J).



   Важливо

   • Натискайте кнопки з’єднання, доки не почуєте клацання. Якщо цього не зробити, принтер може не друкувати.

   • Переконайтеся, що натиснуто і ліву, і праву кнопки з’єднання.

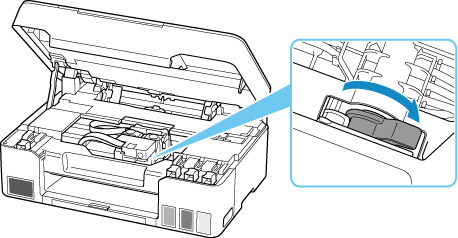

10. Поверніть важілець чорнильного клапана праворуч.



11. Закрийте модуль сканування / кришку.

    Щоб закрити модуль сканування / кришку, один раз підніміть її, а потім обережно опустіть.



    Примітка

    • Якщо після закриття модуля сканування / кришки на РК-дисплеї з'являється повідомлення про помилку, перевірте його та виконайте потрібні дії.

      • Коли виникає помилка

    • Якщо друкуючу головку зміщено (про це свідчить зміщення надрукованих паралельних ліній або подібні ознаки), відрегулюйте положення друкуючої головки.
