Skifte ut skrivehodet

Fremgangsmåte for utskifting

Følg fremgangsmåten nedenfor når du skal skifte ut et skrivehode.

• Se filmen

Viktig!

• Ikke berør de elektriske kontaktene (A) eller skrivehodedysen (B) på et skrivehode. Hvis du berører dem, kan det hende at skriveren ikke skriver ut som den skal.



• Skift ut et skrivehode umiddelbart, og ikke la skriveren stå uten å ha satt i et skrivehode.

1. Kontroller at skriveren er slått på.

2. Trykk på Oppsett (Setup)-knappen, bruk -knappen for å velge Vedlikehold (Maintenance), og trykk deretter på OK-knappen.

   • LCD og Betjeningspanel

3. Bruk -knappen for å velge Start bytte (Start replacement), og trykk deretter på OK-knappen.



4. Åpne skanneenheten/dekselet (C).



   Viktig!

   • Hvis det søles blekk på skrivehodet og/eller innsiden av skriveren, tørker du av med en myk klut fuktet med vann før installasjon. Pass på at du ikke får blekk på klær eller omgivelser når du skifter ut skrivehodet.

   • Du må ikke ta på metalldelene eller andre deler inne i skriveren.

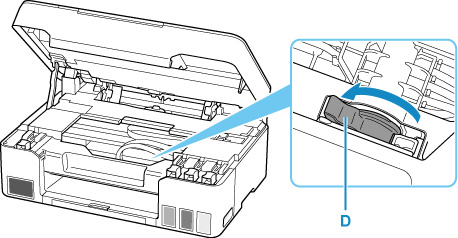

5. Vend hendelen til blekkventilen (D) til venstre.



   Skrivehodeholderen (E) flytter seg.



   Forsiktig!

   • Ikke hold skrivehodeholderen for å stoppe den eller bruk kraft for å få den til å flytte seg når skrivehodeholderen jobber. Ikke berør skrivehodeholderen før den har stoppet helt.

6. Fjerne skrivehodet.

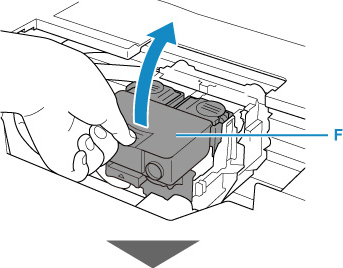

   1. Klyp flikene og åpne låsedekselet til skrivehodet (F).

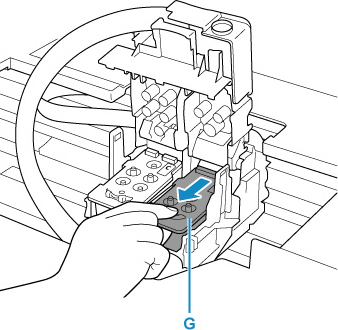

   2. Dra i skrivehodet (G) og dra det litt mot deg.

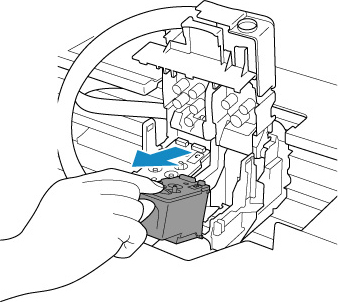

   3. Ta ut skrivehodet.



   Viktig!

   • Behandle skrivehodet forsiktig for å unngå flekker på klær eller omgivelsene.

7. Gjøre klart nytt skrivehode.

   1. Ta et nytt skrivehode ut av emballasjen, og ta forsiktig av etiketten (H).

      Sett skrivehode C (farge) inn i venstre skrivehodeholder, og skrivehode B (svart) i høyre skrivehodeholder. Sørg for å kontrollere etiketten og sett skrivehodene inn på riktig måte.

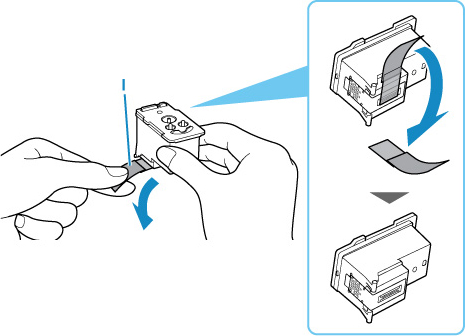

   2. Fjern beskyttelsestapen (I) forsiktig.



   Viktig!

   • Ikke berør de elektriske kontaktene eller skrivehodedysen på et skrivehode. Hvis du berører dem, kan det hende at skriveren ikke skriver ut som den skal.

8. Sett inn skrivehodet.

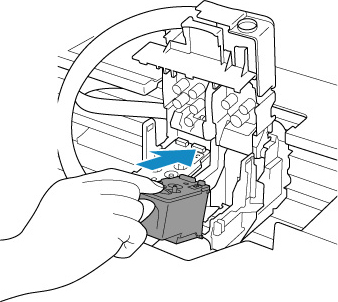

   1. Sette et nytt skrivehode i skrivehodeholderen.

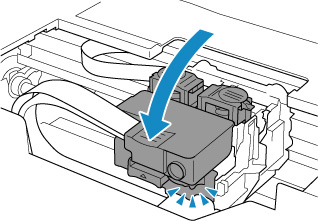

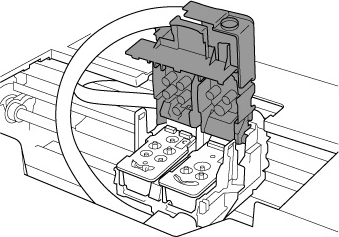

   2. Lukk låsedekselet for skrivehodet for å låse skrivehodet på plass.

      Trykk ned låsedekselet for skrivehodet til det klikker.

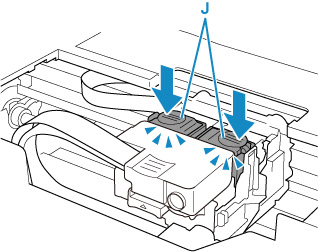

9. Trykk på fellesknappene (J).



   Viktig!

   • Trykk ned fellesknappene til de klikker på plass. Det kan være at skriveren ikke skriver ut.

   • Kontroller at venstre og høyre fellesknapper er trykket ned.

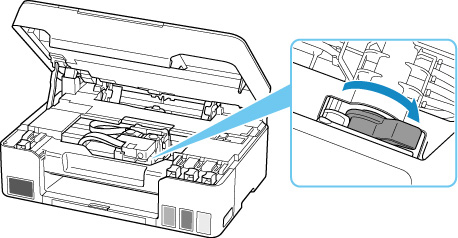

10. Vend hendelen til blekkventilen til høyre.



11. Lukk skanneenheten/dekselet.

    Lukk skanneenheten/dekselet ved å holde det opp én gang, og deretter ta det forsiktig ned.



    Merk

    • Hvis feilmeldingen vises på LCD-skjermen etter at skanneenheten/dekselet er lukket, gjør du det som kreves for å korrigere dette.

      • Hvis det oppstår feil

    • Hvis skrivehodet er feiljustert, noe du blant annet kan se ved at det skrives ut feiljusterte rette linjer, justerer du skrivehodeposisjonen.
