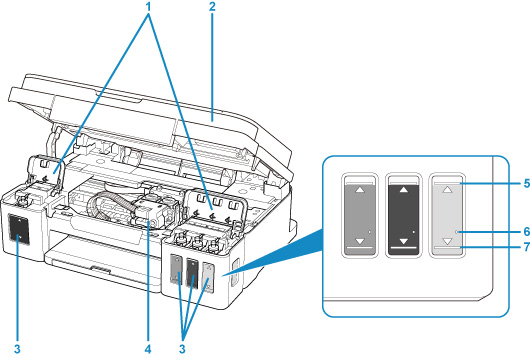

Vista interna

(1) coperchio serbatoio dell'inchiostro

Aprire per ricaricare i serbatoi d'inchiostro.

(2) unità di scansione / coperchio

Esegue la scansione degli originali. Aprire il coperchio per ricaricare i serbatoi d'inchiostro o per rimuovere la carta inceppata.

(3) serbatoi d'inchiostro

Il serbatoio d'inchiostro nero è sulla sinistra e i serbatoi d'inchiostro colore (ciano, magenta e giallo) sono sulla destra.

Ricaricare i serbatoi con un livello d'inchiostro basso.

(4) supporto cartuccia

Installare la cartuccia.

Nota

• Per ulteriori informazioni sulla ricarica dei serbatoi d'inchiostro, vedere Ricarica dei serbatoi d'inchiostro.

(5) Linea limite superiore

Indica la capacità massima dell'inchiostro.

(6) Punto singolo

Indica la quantità di inchiostro necessaria quando si esegue la vampata di inchiostro.

(7) Linea limite inferiore

Indica il limite inferiore della quantità di inchiostro sufficiente per stampare. Ricaricare il serbatoio d'inchiostro prima che la quantità di inchiostro scenda al di sotto di questa linea.
