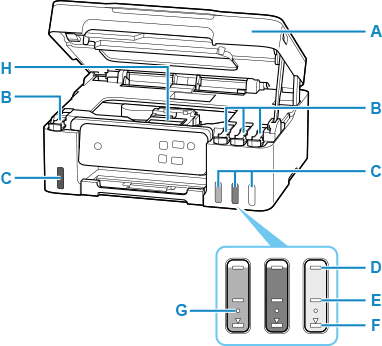

Vedere din interior

A: Unitate de scanare / capac

Scanează documente originale. Deschideţi pentru a reumple rezervoarele de cerneală şi pentru a îndepărta hârtia blocată.

B: Capacele rezervoarelor

Deschideţi pentru a reumple rezervoarele de cerneală.

C: Rezervoarele de cerneală

Rezervorul de cerneală neagră se află în partea stângă, iar rezervoarele de cerneală color (cyan, magenta şi galben) se află în partea dreaptă.

Dacă se detectează niveluri de cerneală scăzute, reumpleţi rezervoarele cu nivel scăzut.

• Reumplerea rezervoarelor de cerneală

D: Linia limitei superioare

Prezintă capacitatea maximă a cernelii.

E: Linia de mijloc

Indică poziția din mijloc dintre linia limitei superioare și linia limitei inferioare.

F: Linia limitei inferioare

Prezintă limita inferioară a cantităţii de cerneală suficientă pentru imprimare. Reumpleţi rezervorul de cerneală înainte de scăderea cantităţii de cerneală sub această linie.

G: Un singur punct

Prezintă cantitatea de cerneală necesară când se efectuează înlocuirea cernelii din capul de imprimare.

H: Suportul capului de imprimare

Capul de imprimare este pre-instalat.
