A nyomtatófej cseréje

A cserefolyamat

Egy nyomtatófejet szükség szerint az alábbi eljárással cserélhet ki.

• Nézze meg a videót

Fontos

• Ne érintse meg a nyomtatófej elektromos érintkezőit (A) és a nyomtatófej fúvókáját (B)! Ha hozzáér ezekhez a részekhez, előfordulhat, hogy a nyomtató nem megfelelően fog nyomtatni.



• Azonnal tegyen be egy másik nyomtatófejet, ne hagyja a nyomtatót kivett nyomtatófejjel!

1. Ellenőrizze, hogy be van-e kapcsolva a nyomtató.

2. Nyomja meg a Beállítások (Setup) gombot, a gombbal jelölje ki a Karbantartás (Maintenance) elemet, majd nyomja meg az OK gombot.

   • Az LCD és a kezelőpanel

3. A gombbal jelölje ki a Csere megkezdése (Start replacement) elemet, majd nyomja meg az OK gombot.



4. Nyissa fel a lapolvasó egységet/fedelet (C).



   Fontos

   • Ha a tinta beszennyezte a nyomtatófejet és/vagy a nyomtató belsejét, akkor a nyomtatófej behelyezése előtt puha, vízzel megnedvesített törlőkendővel törölje le a foltokat. Ügyeljen arra, hogy a nyomtatófej cseréje során ne tintázza össze a ruháját és a környezetét.

   • Ne nyúljon a nyomtató fémből készült, illetve egyéb belső részeihez.

5. Fordítsa balra a tintaszelep karját (D).



   Mozgásba jön a nyomtatófej tartója (E).



   Figyelem

   • A nyomtatófej tartójának működése közben ne fogja meg a nyomtatófej tartóját, hogy így megállítsa, és ne is tolja odébb erővel. Ne érintse meg a nyomtatófej tartóját, amíg teljesen meg nem áll.

6. Vegye ki a nyomtatófejet.

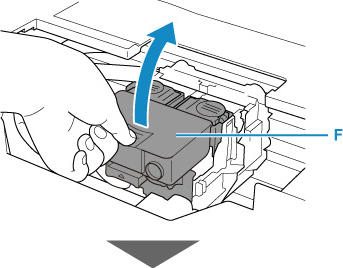

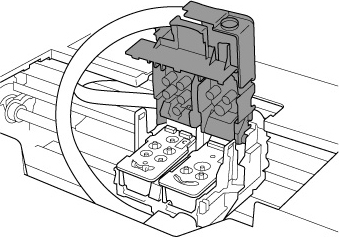

   1. Fogja össze a füleket, és nyissa ki a nyomtatófej zárófedelét (F).

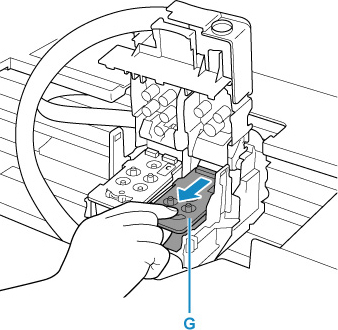

   2. Kissé húzza maga felé a nyomtatófejet (G).

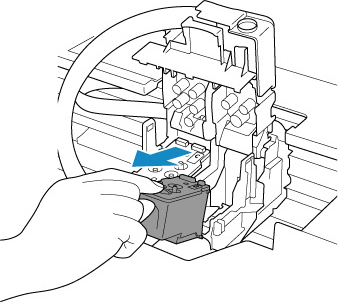

   3. Vegye ki a nyomtatófejet.



   Fontos

   • A ruházat és a környezet beszennyezésének elkerülése érdekében óvatosan kezelje a nyomtatófejet.

7. Készítsen elő egy új nyomtatófejet.

   1. Vegyen ki egy új nyomtatófejet a csomagolásából, és óvatosan vegye le róla a címkét (H).

      A C (színes) nyomtatófejet a bal oldali nyomtatófejtartóba, a B (fekete) nyomtatófejet pedig a jobb oldali nyomtatófejtartóba tegye. Figyelje a címkét, és megfelelően tegye be a nyomtatófejeket.

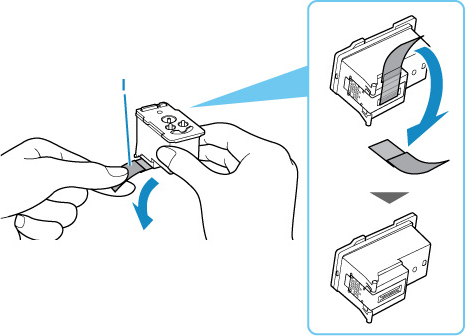

   2. Óvatosan távolítsa el a védőszalagot (I).



   Fontos

   • Ne érintse meg a nyomtatófej elektromos érintkezőit és a nyomtatófej fúvókáját! Ha hozzáér ezekhez a részekhez, előfordulhat, hogy a nyomtató nem megfelelően fog nyomtatni.

8. Ide kell helyezni a nyomtatófejet.

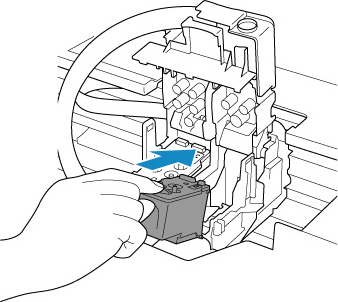

   1. Tegyen egy új nyomtatófejet a nyomtatófejtartóba.

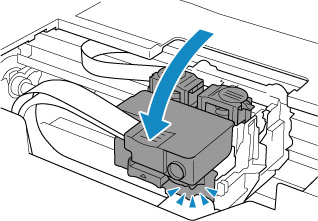

   2. A nyomtatófej zárófedelét lecsukva rögzítse a helyén a nyomtatófejet.

      Kattanásig nyomja le a nyomtatófej zárófedelét.

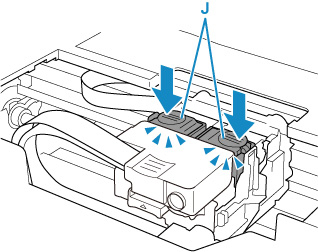

9. Nyomja le az összekötő gombokat (J).



   Fontos

   • Az összekötő gombokat kattanásig nyomja le, mert különben előfordulhat, hogy a nyomtató nem tud nyomtatni.

   • Ellenőrizze, hogy a bal és a jobb oldali összekötő gomb is le lett-e nyomva.

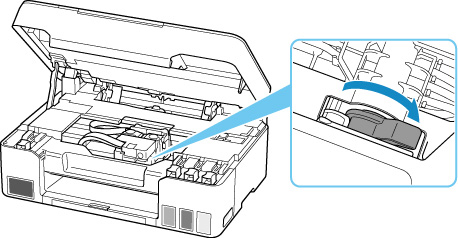

10. Fordítsa jobbra a tintaszelep karját.



11. Csukja le a lapolvasó egységet/fedelet.

    Bezáráshoz hajtsa felfelé egyszer a lapolvasó egységet/fedelet, majd óvatosan engedje le.



    Megjegyzés

    • Ha hibaüzenet jelenik meg az LCD kijelzőn a lapolvasó egység/fedél becsukása után, akkor tegye meg a megfelelő intézkedéseket.

      • Hiba esetén

    • Ha a nyomtatófej pozíciója nem megfelelő – amit a nyomtatott egyenes vonalak töredezettsége vagy más hasonló jel mutat –, akkor állítsa be a nyomtatófej helyzetét.
