Sostituzione della testina di stampa

Procedura di sostituzione

Quando è necessario sostituire una testina di stampa, attenersi alla procedura seguente.

Importante

• Non toccare i contatti elettrici (A) o l'ugello della testina di stampa (B) su una testina di stampa. Questa operazione potrebbe provocare un malfunzionamento della stampante.



• Sostituire immediatamente una testina di stampa e non lasciare la stampante senza la testina di stampa.

1. Controllare che la stampante sia accesa.

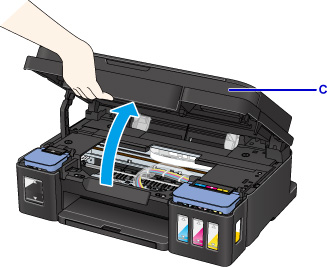

2. Aprire l'unità di scansione / coperchio (C).



   Importante

   • Se l'inchiostro macchia la testina di stampa e/o l'interno della stampante, pulire utilizzando un panno morbido inumidito con acqua prima dell'installazione. Prestare attenzione a non far cadere l'inchiostro sugli abiti o sull'area circostante quando si sostituisce la testina di stampa.

   • Non toccare le parti metalliche o altri componenti all'interno della stampante.

3. Tenere premuto il pulsante Stop per 5 secondi.

   Il supporto cartuccia si sposta verso sinistra.

4. Tenere premuto di nuovo il pulsante Stop per 5 secondi.

   Il supporto cartuccia si sposta nella posizione di sostituzione della testina di stampa.

   Attenzione

   • Non mantenere il supporto cartuccia per bloccarlo e non spostare con forza il supporto cartuccia mentre è in funzione. Non toccare il supporto cartuccia fino a quando non si arresta completamente.

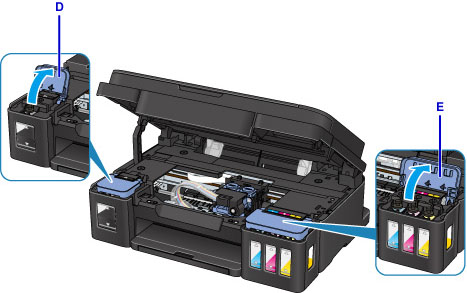

5. Assicurarsi di aprire i coperchi dei serbatoi d'inchiostro (D) (E).

   Importante

   • Se si eseguono le seguenti procedure di sostituzione senza aprire i coperchi dei serbatoi d'inchiostro, potrebbe non essere possibile stampare correttamente. Non chiudere i coperchi dei serbatoi d'inchiostro fino a quando non è stata sostituita la testina di stampa.



6. Rimuovere la testina di stampa.

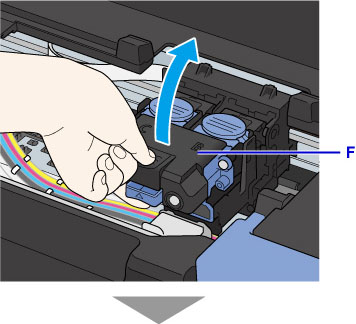

   1. Premere sulle linguette e aprire il coperchio di bloccaggio della testina di stampa (F).

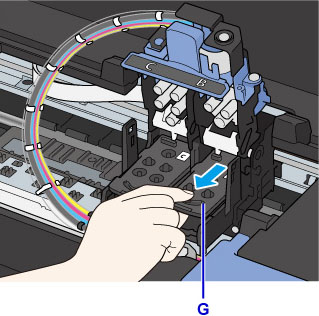

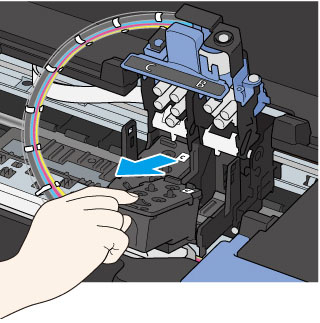

   2. Tirare la testina di stampa (G) e spostarla leggermente verso di sé.

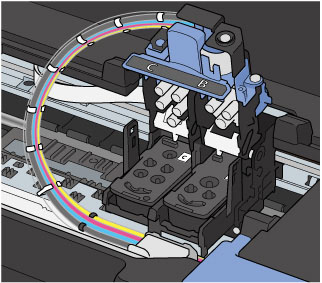

   3. Estrarre la testina di stampa.



   Importante

   • Maneggiare con cura la testina di stampa per evitare di macchiare gli indumenti o l'area circostante.

7. Preparare una nuova testina di stampa.

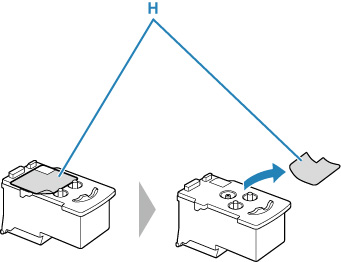

   1. Estrarre una nuova testina di stampa dalla relativa confezione e rimuovere delicatamente l'etichetta (H).

      Installare la testina di stampa C (colore) nel supporto cartuccia di sinistra e la testina di stampa B (nero) nel supporto cartuccia di destra. Controllare l'etichetta e installare correttamente le testine di stampa.



   2. Rimuovere delicatamente il nastro di protezione (I).



   Importante

   • Non toccare i contatti elettrici o l'ugello della testina di stampa su una testina di stampa. Questa operazione potrebbe provocare un malfunzionamento della stampante.

8. Installare la testina di stampa.

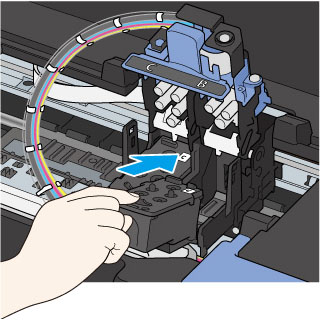

   1. Inserire una nuova testina di stampa nel supporto cartuccia.

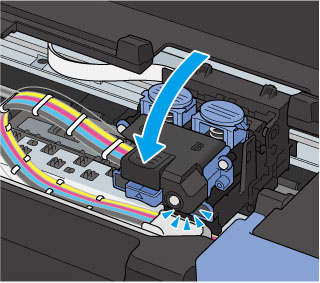

   2. Chiudere il coperchio di bloccaggio della testina di stampa per bloccare la testina di stampa in posizione.

      Premere sul coperchio di bloccaggio della testina di stampa finché non scatta in posizione.

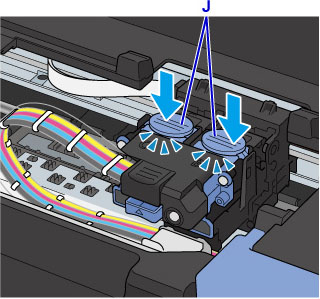

9. Spingere i pulsanti di collegamento (J).



   Importante

   • Spingere verso il basso i pulsanti di collegamento finché non scattano in posizione. La stampante potrebbe non stampare.

   • Verificare che entrambi i pulsanti di collegamento sinistro e destro siano premuti.

10. Chiudere i coperchi dei serbatoi d'inchiostro.



11. Chiudere l'unità di scansione / coperchio.

    Per chiudere l'unità di scansione / coperchio, sollevarla una volta e abbassarla delicatamente.



    Nota

    • Se la spia Allarme (Alarm) lampeggia ancora dopo avere chiuso l'unità di scansione / coperchio, eseguire l'azione appropriata.

      • Si verifica un errore

    • Se la testina di stampa non è allineata, come indicato dalle linee stampate non allineate correttamente o da indicazioni simili, modificarne la posizione.
