Vooraanzicht

(1) bovenklep

Open de bovenklep als u inkttanks opnieuw wilt vullen of vastgelopen papier uit de printer wilt verwijderen.

(2) papiersteun

Open de klep om papier in de achterste lade te plaatsen.

(3) papiergeleiders

Schuif beide geleiders tegen beide zijden van de stapel papier.

(4) achterste lade

Plaats hier papier. Er kunnen twee of meer vellen papier van hetzelfde formaat en type tegelijk worden geplaatst. Het papier wordt automatisch met één vel tegelijk ingevoerd.

• Normaal papier/fotopapier plaatsen
• Enveloppen plaatsen

(5) papieruitvoerlade

Het bedrukte papier wordt uitgevoerd. Trek deze uit voordat u gaat afdrukken.

(6) verlengstuk van uitvoerlade

Trek deze steun uit ter ondersteuning van het uitgeworpen papier. Trek deze uit wanneer u gaat afdrukken.

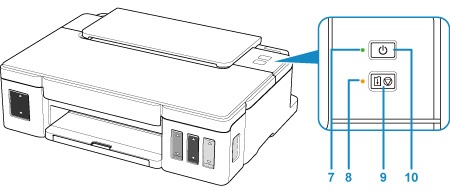

* In de afbeelding branden alle lampjes ter illustratie.

(7) AAN (ON)-lampje

Dit lampje knippert en brandt vervolgens wanneer het apparaat wordt aangezet.

(8) Alarm-lampje

Wanneer er een fout optreedt, knippert of brandt dit lampje.

(9) Knop HERVATTEN/ANNULEREN (RESUME/CANCEL)

Hiermee annuleert u een afdruktaak die wordt uitgevoerd. U kunt op deze knop drukken nadat u een printerprobleem hebt opgelost om de foutstatus van de printer op te heffen en het afdrukken te hervatten.

(10) Knop AAN (ON)

Hiermee kunt u het apparaat aan- of uitzetten.
