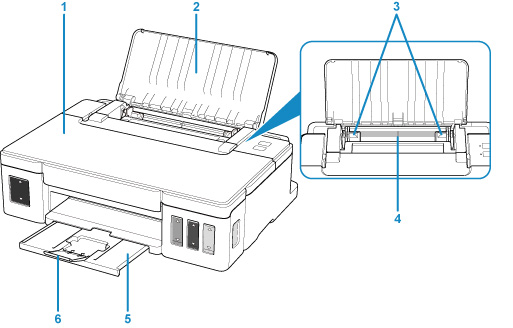

Vista anteriore

(1) coperchio superiore

Aprire il coperchio per ricaricare i serbatoi d'inchiostro o per rimuovere la carta inceppata nella stampante.

(2) supporto per la carta

Aprire per caricare la carta sul vassoio posteriore.

(3) guide della carta

Allineare le guide su entrambi i lati della risma di carta.

(4) vassoio posteriore

Caricare la carta qui. È possibile caricare contemporaneamente due o più fogli dello stesso tipo e formato. L'alimentazione avviene automaticamente, un foglio alla volta.

• Caricamento di carta comune/carta fotografica
• Caricamento delle buste

(5) vassoio di uscita della carta

I fogli stampati vengono espulsi. Estrarlo prima di stampare.

(6) estensione del vassoio di uscita

Estendere per sostenere la carta espulsa. Estenderlo durante la stampa.

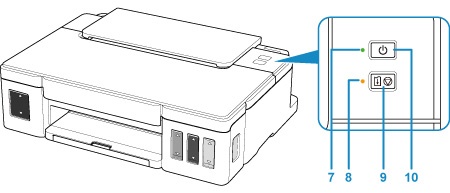

* La figura mostra tutte le spie accese per scopi esplicativi.

(7) Spia ON

Lampeggia e si accende quando l'alimentazione è collegata.

(8) Indicatore di Allarme (Alarm)

Si accende o lampeggia quando si verifica un errore.

(9) Pulsante RIPRENDI/ANNULLA (RESUME/CANCEL)

Annulla un lavoro di stampa in corso. Premere questo pulsante per cancellare lo stato di errore della stampante e riprendere la stampa dopo la risoluzione del problema.

(10) Pulsante ON

Consente di accendere e spegnere la stampante.
