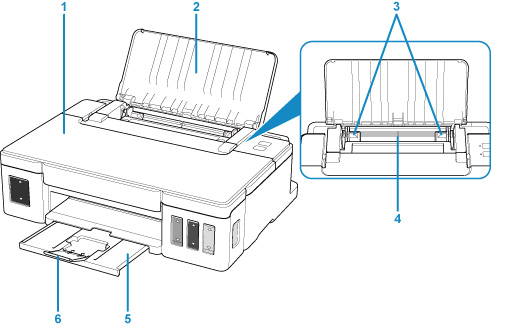

Vorderansicht

(1) Obere Abdeckung

Öffnen zum Nachfüllen der Tintenbehälter oder zum Beheben von Papierstaus im Drucker.

(2) Papierstütze

Öffnen, um Papier in das hintere Fach einzulegen.

(3) Papierführungen

Stellen Sie die Papierführungen so ein, dass sie auf beiden Seiten eng am Papierstapel anliegen.

(4) Hinteres Fach

Legen Sie hier das Papier ein. Blätter desselben Papierformats und -typs können als Stapel eingelegt werden. Sie werden beim Druckvorgang automatisch einzeln eingezogen.

• Einlegen von Normalpapier/Fotopapier
• Einlegen von Umschlägen

(5) Papierausgabefach

Hier wird das bedruckte Papier ausgegeben. Ziehen Sie es vor dem Druckvorgang heraus.

(6) Verlängerung des Ausgabefachs

Wird herausgezogen, um das ausgegebene Papier abzustützen. Ziehen Sie es beim Drucken heraus.

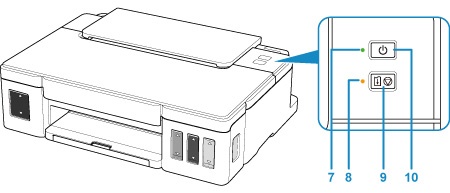

* In der Abbildung sind alle Anzeigen zur besseren Veranschaulichung leuchtend dargestellt.

(7) EIN (ON)-Anzeige

Blinkt beim Einschalten und leuchtet danach kontinuierlich.

(8) Anzeige Alarm

Beim Auftreten eines Fehlers blinkt oder leuchtet diese Anzeige.

(9) Taste FORTSETZEN/ABBRECHEN (RESUME/CANCEL)

Bricht einen laufenden Druckvorgang ab. Sie können diese Taste drücken, um den Druckerfehlerstatus aufzuheben und das Drucken fortzusetzen, nachdem das Druckerproblem behoben wurde.

(10) Taste EIN (ON)

Mit dieser Taste wird das Gerät ein- und ausgeschaltet.
