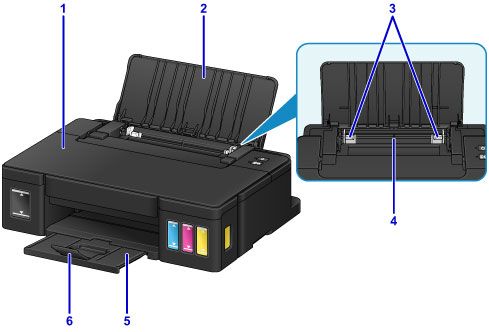

Önden Görünüm
- (1) üst kapak
- Mürekkep kutularını yeniden doldurmak veya yazıcının içinde sıkışan kağıdı çıkarmak için bu kapağı açın.
- (2) kağıt desteği
- Arka tepsiye kağıt yüklemek için bu kapağı açın.
- (3) kağıt kılavuzları
- Kağıt destesinin her iki tarafını birbirine hizalayın.
- (4) arka tepsi
-
Buradan kağıt yükleyin. Aynı anda iki veya daha fazla sayıda aynı boyutta ve tipte kağıt yüklenebilir ve bir seferde otomatik olarak tek kağıt beslenebilir.
- (5) kağıt çıkış tepsisi
- Yazdırılan kağıtlar çıkar. Yazdırmadan önce açın.
- (6) çıkış tepsisi uzantısı
- Çıkan kağıdı desteklemek için açın.

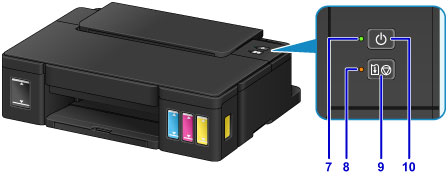

- * Yukarıdaki şekilde tüm lambalar açıklama amacıyla yanık olarak gösterilmektedir.
- (7) GÜÇ (POWER) lambası
- Güç düğmesi açıldığında yanıp söndükten sonra yanmaya devam eder.
Not
-
Yazıcının durumunu GÜÇ (POWER) ve Alarm lambaları ile kontrol edebilirsiniz.
- GÜÇ (POWER) lambası kapalı: Güç kapalı.
- GÜÇ (POWER) lambası yanıyor: Yazıcı yazdırmaya hazır.
- GÜÇ (POWER) lambası yanıp sönüyor: Yazıcı yazdırmaya hazırlanıyor veya yazdırma devam ediyor.
- Alarm lambası yanıp sönüyor: Yazıcıda bir hata oluşmuştur ve yazdırmaya hazır değildir.
- GÜÇ (POWER) lambası yanıp sönüyor ve Alarm lambası dönüşümlü olarak yanıp sönüyor: Servis merkeziyle bağlantı kurulmasını gerektiren bir hata oluşmuş olabilir.
- (8) Alarm lambası
- Bir hata oluştuğunda yanar veya yanıp söner.
- (9) SÜRDÜR/İPTAL (RESUME/CANCEL) düğmesi
- Sürdürülmekte olan bir yazdırma işini iptal eder. Yazıcı hatası giderildikten sonra yazıcıyı hata durumundan çıkarmak ve yazdırma işlemini devam ettirmek için bu düğmeye basabilirsiniz.
- (10) Açma (ON) düğmesi
-
Makineyi açar veya kapatır.
