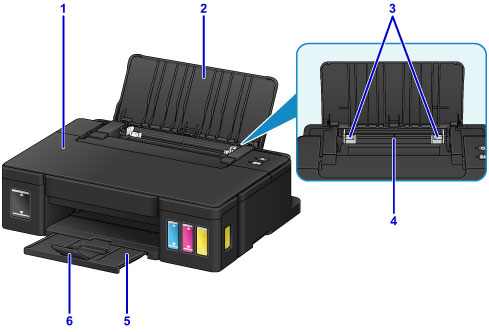

正面圖

(1) 上蓋

開啟可再填充墨水盒或取出印表機內的夾紙。

(2) 托紙架

開啟以在後端托盤中載入紙張。

(3) 紙張導引器

對齊紙疊的兩側。

(4) 後端托盤

在這裡載入紙張。 可以同時載入兩張或更多相同大小和類型的紙張，並且每次自動送入一張。

• 載入一般紙張/相片紙
• 載入信封

(5) 出紙托盤

輸出已列印的紙張。 列印前開啟。

(6) 出紙托盤擴展架

開啟以承托輸出紙張。

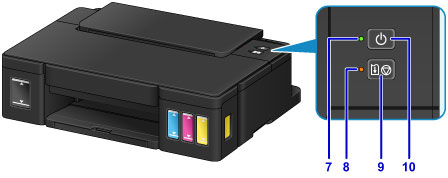

• * 上圖中所有指示燈顯示為亮起均出於解釋說明的目的。

(7) 電源(POWER)指示燈

電源開啟時閃爍之後亮起。

注釋

• 可以透過電源(POWER)指示燈和警告(Alarm)指示燈檢查印表機狀態。

  • 電源(POWER)指示燈熄滅： 電源關閉。
  • 電源(POWER)指示燈亮起： 印表機已準備就緒，可以列印。
  • 電源(POWER)指示燈閃爍： 印表機正在準備列印，或正在列印。
  • 警告(Alarm)指示燈閃爍： 已發生錯誤，且印表機未準備好列印。
  • 電源(POWER)指示燈和警告指示燈交替閃爍： 可能已出現需要聯絡服務中心的故障。
  • 出現錯誤

(8) 警告(Alarm)指示燈

發生錯誤時亮起或閃爍。

(9) 重試/取消(RESUME/CANCEL)按鈕

取消正在進行的列印作業。 印表機問題解決後，按此按鈕可以取消印表機錯誤狀態並恢復列印。

(10) 電源(ON)按鈕

開啟或關閉電源。

• 開啟和關閉印表機
