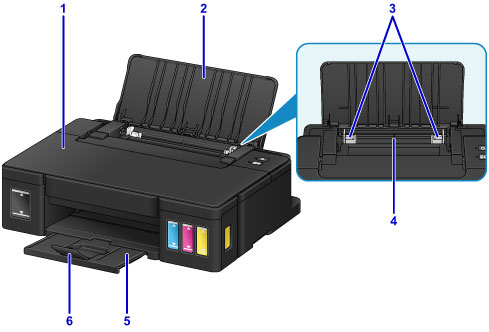

Vooraanzicht

(1) bovenklep

Open de bovenklep als u inkttanks opnieuw wilt vullen of vastgelopen papier uit de printer wilt verwijderen.

(2) papiersteun

Open de klep om papier in de achterste lade te plaatsen.

(3) papiergeleiders

Schuif beide geleiders tegen beide zijden van de stapel papier aan.

(4) achterste lade

Plaats hier papier. Er kunnen twee of meer vellen papier van hetzelfde formaat en type tegelijk worden geplaatst. Het papier wordt automatisch met één vel tegelijk ingevoerd.

• Normaal papier/fotopapier plaatsen
• Enveloppen plaatsen

(5) papieruitvoerlade

Het bedrukte papier wordt uitgevoerd. Open deze voordat u gaat afdrukken.

(6) verlengstuk van uitvoerlade

Open het verlengstuk ter ondersteuning van uitgeworpen papier.

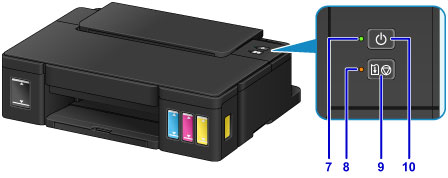

• * In de bovenstaande afbeelding branden alle lampjes ter illustratie.

(7) AAN/UIT (POWER)-lampje

Dit lampje knippert en brandt vervolgens wanneer het apparaat wordt aangezet.

Opmerking

• U kunt de status van de printer controleren aan de hand van het AAN/UIT (POWER)- en het Alarm-lampje.

  • AAN/UIT (POWER)-lampje is uit: het apparaat is uit.
  • AAN/UIT (POWER)-lampje brandt: de printer is klaar voor gebruik.
  • AAN/UIT (POWER)-lampje knippert: de printer is bijna klaar voor gebruik of er wordt een afdruktaak uitgevoerd.
  • Alarm-lampje knippert: er is een fout opgetreden en de printer is niet klaar voor gebruik.
  • AAN/UIT (POWER)-lampje en Alarm-lampje knipperen beurtelings: Er is mogelijk een fout opgetreden waarvoor u contact moet opnemen met het ondersteuningscentrum.
  • Er treedt een fout op

(8) Alarm-lampje

Wanneer er een fout optreedt, knippert of brandt dit lampje.

(9) Knop HERVATTEN/ANNULEREN (RESUME/CANCEL)

Hiermee annuleert u een afdruktaak die wordt uitgevoerd. U kunt op deze knop drukken nadat u een printerprobleem hebt opgelost om de foutstatus van de printer op te heffen en het afdrukken te hervatten.

(10) Knop AAN (ON)

Hiermee kunt u het apparaat aan- of uitzetten.

• De printer in- en uitschakelen
