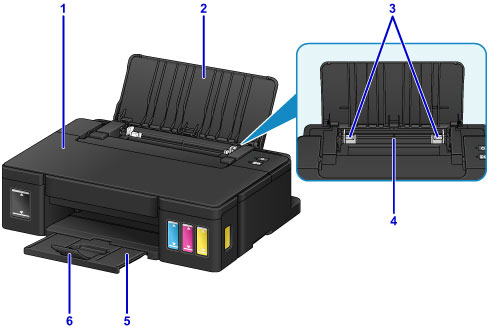

Vista anteriore
- (1) coperchio superiore
- Aprire il coperchio per ricaricare i serbatoi d'inchiostro o per rimuovere la carta inceppata nella stampante.
- (2) supporto per la carta
- Aprire per caricare la carta nel vassoio posteriore.
- (3) guide della carta
- Allineare le guide su entrambi i lati della risma di carta.
- (4) vassoio posteriore
-
Caricare la carta qui. È possibile caricare contemporaneamente due o più fogli dello stesso tipo e formato. L'alimentazione avviene automaticamente, un foglio alla volta.
- (5) vassoio di uscita della carta
- I fogli stampati vengono espulsi. Aprire prima della stampa.
- (6) estensione del vassoio di uscita
- Aprire per sostenere la carta espulsa.

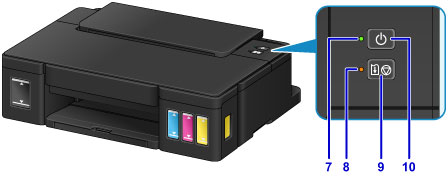

- * La figura riportata sopra mostra tutte le spie accese per scopi esplicativi.
- (7) Spia ALIMENTAZIONE (POWER)
- Lampeggia e si accende quando l'alimentazione è collegata.
Nota
-
La spia ALIMENTAZIONE (POWER) e l'indicatore di Allarme (Alarm) consentono di verificare lo stato della stampante.
- La spia ALIMENTAZIONE (POWER) è spenta: L'alimentazione è disattivata.
- La spia ALIMENTAZIONE (POWER) si accende: La stampante è pronta per la stampa.
- La spia ALIMENTAZIONE (POWER) lampeggia: È in corso la preparazione alla stampa della stampante o la stampa.
- L'indicatore di Allarme (Alarm) lampeggia: Si è verificato un errore e la stampante non è pronta per la stampa.
- La spia ALIMENTAZIONE (POWER) lampeggia e l'indicatore di Allarme lampeggia in modo alternato: si è verificato un problema per il quale è necessario contattare il centro assistenza.
- (8) Indicatore di Allarme (Alarm)
- Si accende o lampeggia quando si verifica un errore.
- (9) Pulsante RIPRENDI/ANNULLA (RESUME/CANCEL)
- Annulla un lavoro di stampa in corso. Premere questo pulsante per cancellare lo stato di errore della stampante e riprendere la stampa dopo la risoluzione del problema.
- (10) Pulsante ON
-
Consente di accendere e spegnere la stampante.
