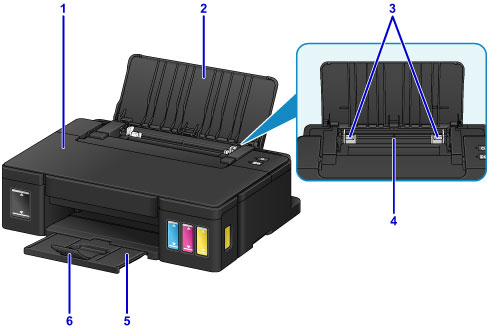

Tampilan Depan
- (1) penutup atas
- Buka untuk mengisi ulang kotak tinta atau untuk mengeluarkan kertas yang macet di dalam pencetak.
- (2) pendukung kertas
- Buka untuk memuatkan kertas ke dalam tatakan belakang.
- (3) pemandu kertas
- Sejajarkan dengan kedua sisi tumpukan kertas.
- (4) tatakan belakang
-
Muatkan kertas di sini. Dua lembar atau lebih kertas dengan ukuran dan tipe yang sama dapat dimuatkan sekaligus, dan akan disalurkan lembar per lembar secara otomatis.
- (5) tatakan keluaran kertas
- Kertas yang sudah dicetak dikeluarkan. Buka sebelum mencetak.
- (6) perpanjangan tatakan keluaran
- Buka untuk menahan kertas yang dikeluarkan.

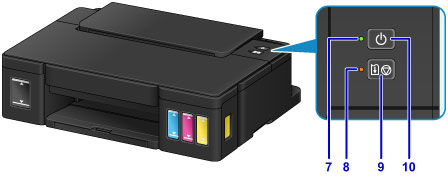

- * Semua lampu ditunjukkan menyala dalam gambar di atas untuk tujuan penjelasan.
- (7) Lampu POWER
- Menyala setelah berkedip ketika daya dinyalakan.
Catatan
-
Anda dapat memeriksa status pencetak dengan lampu POWER dan Alarm.
- Lampu POWER mati: Daya mati.
- Lampu POWER menyala: Pencetak siap untuk mencetak.
- Lampu POWER berkedip: Pencetak sedang bersiap untuk mencetak, atau pencetakan sedang berlangsung.
- Lampu Alarm berkedip: Telah terjadi kesalahan dan pencetak tidak siap untuk mencetak.
- Lampu POWER dan lampu Alarm berkedip bergantian: Mungkin sudah terjadi kesalahan yang mengharuskan Anda menghubungi pusat pelayanan.
- (8) Lampu Alarm
- Menyala atau berkedip ketika terjadi kesalahan.
- (9) Tombol RESUME/CANCEL
- Membatalkan tugas pencetakan yang sedang dalam proses. Anda dapat menekan tombol ini untuk melepaskan dari status kesalahan pencetak dan melanjutkan pencetakan setelah masalah pencetak teratasi.
- (10) Tombol DAYA(ON)
-
Menyalakan atau mematikan daya.
