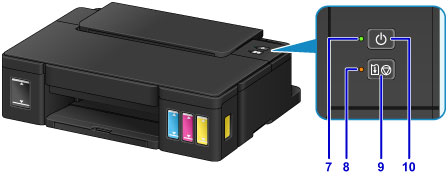

Pogled sprijeda
- (1) gornji poklopac
- Otvorite za nadopunjavanje spremnika tinte ili vađenje zaglavljenog papira u pisaču.
- (2) oslonac papira
- Otvorite da biste uložili papir u stražnju ladicu.
- (3) vodilice papira
- Poravnajte s obje strane hrpe papira.
- (4) stražnja ladica
-
Uložite papir ovdje. Dva ili više listova papira iste veličine i iste vrste papira mogu se uložiti istovremeno te se automatski ulagati jedan po jedan.
- (5) ladica za izlaz papira
- Izbacuje se ispisani papir. Otvorite prije ispisa.
- (6) produžetak ladice za izlaz papira
- Otvorite za prihvaćanje izbačenog papira.
- * Sve su žaruljice na gornjoj slici upaljene radi lakšeg objašnjenja.
- (7) Žaruljica NAPAJANJE (POWER)
- Svijetli nakon treperenja ako je napajanje uključeno.
Napomena
-
Status pisača možete provjeriti žaruljicama NAPAJANJE (POWER) i Alarm.
- Žaruljica NAPAJANJE (POWER) ne svijetli: napajanje je isključeno.
- Žaruljica NAPAJANJE (POWER) svijetli: Pisač je spreman za ispis.
- Žaruljica NAPAJANJE (POWER) treperi: Pisač se sprema za ispis ili je ispis u tijeku.
- Žaruljica Alarm treperi: Došlo je do pogreške i pisač nije spreman za ispis.
- Žaruljica NAPAJANJE (POWER) treperi i žaruljica Alarm naizmjenično treperi: Došlo je do pogreške radi koje se morate obratiti servisnom centru.
- (8) Žaruljica Alarm
- Svijetli ili treperi ako dođe do pogreške.
- (9) Gumb NASTAVI/ODUSTANI (RESUME/CANCEL)
- Odustaje od zadatka ispisa koji je u tijeku. Taj gumb možete pritisnuti da biste izašli iz statusa pogreške pisača i nastavili s ispisom, a problem pisača se rješava.
- (10) Gumb UKLJUČENO (ON)
-
Uključuje ili isključuje napajanje.
