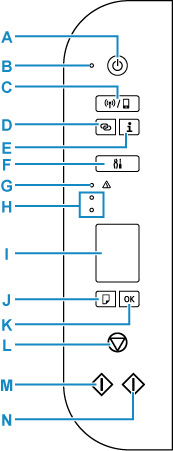

Kezelőpanel
- A: BE (ON) gomb
- Be-, illetve kikapcsolja a készüléket. A készülék bekapcsolása előtt ellenőrizze, hogy a dokumentumfedél le van-e zárva.
- B: BE (ON) jelzőfény
- Villog, majd világít a készülék bekapcsolása után.
- C: Vezeték nélküli kiválasztása (Wireless select) gomb
-
A Wi-Fi és a vezeték nélküli közvetlen kapcsolat között vált, illetve engedélyezi/letiltja őket.
A beállítás a Vezeték nélküli kiválasztása (Wireless select) gomb minden megnyomásakor megváltozik.
- D: Vezeték nélküli kapcsolat (Wireless connect) gomb
- Elkezdi a Wi-Fi beállítását.
- E: Információk (Information) gomb
- Elkezdi kinyomtatni a hálózat beállítási adatait.
- F: Beállítások (Setup) gomb
- Válasszon ki egy menüpontot a nyomtató karbantartásának végrehajtásához és a nyomtató beállításainak módosításához. E gomb ismételt megnyomásával váltható az LCD kijelzőn kijelzett szegmens.
- G: Riasztás (Alarm) jelzőfény
- Hiba esetén világít vagy villog.
- H: Tinta jelzőfényei
-
Világítanak vagy villognak, amikor kifogy a tinta stb.
A felső jelzőfény a fekete FINE patron állapotát, az alsó pedig a színes FINE patron állapotát jelzi.
- I: LCD (folyadékkristályos kijelző)
-
Megjeleníti a példányszámot, a karbantartási kódot, a hibakódot vagy a különféle ikonokat.
- J: Papír kiválasztása (Paper Select) gomb
- Kiválaszthatja a nyomtató papírméretét.
- K: OK gomb
- Véglegesíti a kiválasztott papírméret beállítást. Ezzel a gombbal hiba is megoldható.
- L: Stop gomb
- Megszakítja a műveleteket. Ezt a gombot megnyomva megszakíthatja a folyamatban levő nyomtatási, másolási és beolvasási feladatot.
- M: Fekete (Black) gomb*
- Elindítja a fekete-fehér másolást. Megnyomásával véglegesíthető a beállított érték, illetve elhárítható egy hiba is.
- N: Színes (Color) gomb*
- Elindítja a színes másolást. Megnyomásával véglegesíthető a beállított érték, illetve elhárítható egy hiba is.
* A szoftveralkalmazásokban és kézikönyveikben a Színes (Color) és a Fekete (Black) gombot együtt „Start” vagy „OK” gombnak nevezik.
