Panel Operasi

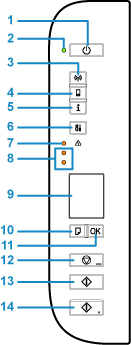

* Semua lampu pada panel operasi ditunjukkan menyala dalam gambar di bawah ini untuk tujuan penjelasan.
- (1) Tombol DAYA(ON)
-
Menyalakan atau mematikan daya. Sebelum menyalakan daya, pastikan bahwa penutup dokumen tertutup.
- (2) Lampu DAYA(ON)
- Menyala setelah berkedip ketika daya dinyalakan.
- (3) Tombol Jaringan(Network)
- Mengaktifkan/menonaktifkan LAN nirkabel.
- (4) Tombol Langsung(Direct)
- Mengaktifkan/menonaktifkan koneksi Langsung Nirkabel.
- (5) Tombol Informasi(Information)
- Memulai pencetakan informasi setelan jaringan.
- (6) Tombol Pengesetan(Setup)
- Memilih menu untuk melakukan perawatan pencetak dan untuk mengubah setelan pencetak. Menekan tombol ini secara berulang mengalihkan tampilan segmen pada LCD.
- (7) Lampu Alarm
- Menyala atau berkedip ketika terjadi kesalahan.
- (8) lampu tinta
-
Menyala atau berkedip ketika tinta habis, dan lainnya.
Lampu bagian atas menunjukkan status kartrij FINE hitam, lampu bagian bawah menunjukkan status kartrij FINE berwarna.
- (9) LCD (Tampilan Kristal Cair)
-
Menampilkan jumlah salinan, kode perawatan, kode kesalahan atau berbagai ikon.
- (10) Tombol Pilihan Kertas(Paper Select)
- Memilih ukuran kertas pencetak.
- (11) Tombol OK
- Menyelesaikan pemilihan setelan ukuran kertas. Tombol ini juga digunakan untuk mengatasi kesalahan.
- (12) Tombol Stop
- Membatalkan operasi. Anda dapat menekan tombol ini untuk membatalkan tugas pencetakan, penyalinan, atau pemindaian yang sedang berlangsung. Menahan tombol ini memungkinkan Anda untuk memilih opsi perawatan atau penyetelan pencetak.
- (13) Tombol Hitam(Black)*
- Memulai penyalinan hitam putih. Anda juga dapat menekan tombol ini untuk menyelesaikan pilihan Anda untuk setelan item.
- (14) Tombol Warna(Color)*
- Memulai penyalinan berwarna. Anda juga dapat menekan tombol ini untuk menyelesaikan pilihan Anda untuk setelan item.
* Dalam aplikasi perangkat lunak atau petunjuk, tombol Warna(Color) dan Hitam(Black) secara bersamaan disebut tombol "Start" atau "OK".
